CPM2A系列PLC比较(CMP(20))指令

    图7-24为CMP(20)指令梯形图。当执行条件是OFF时，CMP(20)指令不执行。当执行条件是ON时，CMP( 20)对Cpl和Cp2进行比较并把结果输出给SR区域中的GR、EQ和LE标志中。

    图7-24    CMP(20)指令梯形图

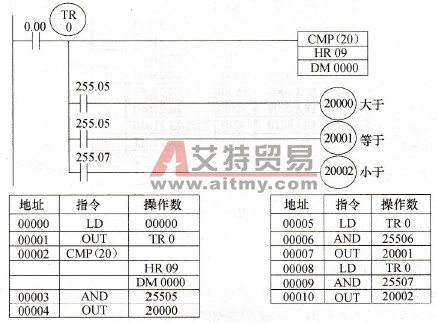

    【实例】  图7-25中显示了如何立即保存比较结果。如果HR 09的内容大于DM 0000的内容，20000将变为ON；如果二者的内容相等时，20001变为ON；如果HR 09的内容小于DM 0000的内容，20002将变为ON。在一些应用中，只有三个输出中的一个是需要的，因而，使用TR 0并非是必需的。在这样的程序中，仅当CMP(20)执行，20000、20001和20002才改变。

    对标志位的影响如下：

    ·EQ：当Cp1和Cp2相等时置ON。

    ·LE：当Cp1小于Cp2时置ON。

    ·GR：：当Cp1大于Cp2时置ON。

    图7-25    立即保存比较结果操作图
