CPM2A系列PLC表格比较(TCMP(85))指令

来源：艾特贸易2017-06-05

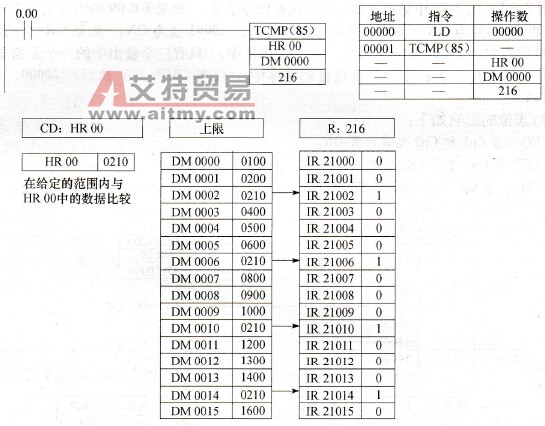

简介图 7-26 为 TCMP( 85) 指令梯形图。当执行条件为 OFF 时， TCMP( 85) 不执行。当执行条件为 ON 时， TCMP( 85) 将 CD 和 TB ， TB+1 ， TB +2 ，…， TB+15 的内容进行比较。如果 CD 和任何这些字的内容

图7-26为TCMP( 85)指令梯形图。当执行条件为OFF时，TCMP( 85)不执行。当执行条件为ON时，TCMP( 85)将CD和TB，TB+1，TB +2，…，TB+15的内容进行比较。如果CD和任何这些字的内容相等时，其R中对应位被置位。例如，如果CD等于TB中的内容，则第00位置ON；如果CD等于TB+1中的内容，则第01位置ON。R中的其他位均置OFF。
