CPM2A系列PLC块比较(BCMP(68))指令

    BCMP(68)是用于SRM1（-V2）的扩充指令，功能码68由生产厂家设定。如果需要，可以改变SRM1（- V2）的功能码。其梯形图如图7-28所示。

    图7-28    BCMP(68)指令梯形图

    当执行条件为OFF时，BCMP( 68)不执行。当执行条件为ON时，BCMP( 68)将CD与CB，CB+1，CB+2，…，CB+31定义的范围进行比较。每个范围由两个字定义，第一个字规定下限，第二个字规定上限。如果发现CD在任何这些范围之内（包括上限与下限），则R中对应的位被置为ON。

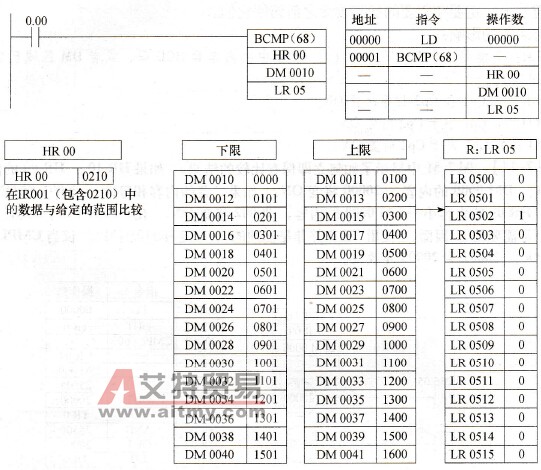

    【实例】  图7-29中显示了如何进行比较以及由BCMP( 68)提供的比较结果。这里，当IR 00000为ON，每个周期都进行比较。

    图7-29    块比较指令的使用
