CPM2A系列PLC双字比较(CMPL(60))指令

    CMPL(60)是用于SRM1（- V2）的扩充指令，功能码60由生产厂家设定。如果需要，可以改变SRM1（-V2）的功能码。其梯形图如图7-30所示。

    图7-30    CMPL(60)指令梯形图

   Cp1和Cp1+1必须在相同的数据区域，Cp2和Cp2+1也必须在相同的数据区域，把第三个操作数设定为000。

    当执行条件为OFF时，CMPL( 60)不执行。当执行条件为ON时，CMPL( 60)把Cp1+1的4位十六进制内容与Cp1的4位十六进制内容相连，以及Cp2+1的4位十六进制内容与Cp2的4位十六进制内容相连，创建两个8位的十六进制数Cp+1、Cp1和Cp2+1、Cp2。然后将两个8位数进行比较并将结果输出到SR区域中的GR、EQ和LE标志位。

    若把其他指令放在CMPL(60)与访问GR、EQ和LE标志的操作之间时，将会改变这些标志的符号。一定要在需要的状态改变之前访问它们。

    对标志位的影响：

    ·ER：间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

    ·GR：当Cp1和Cp2相等时置ON。

    ·EQ：当Cp1小于Cp2时置ON。

    ·LE：当Cp1大于Cp2时置ON。

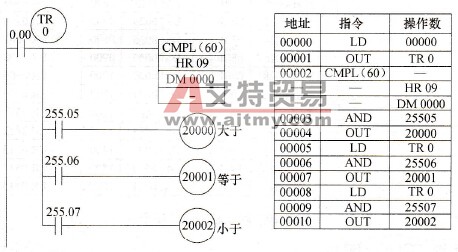

    【实例】  图7-31中显示了如何立即保存比较的结果。如果HR 10、HR 09的内容大于DM 0001，DM 0000的内容，20000将变ON；如果二者的内容相等时，20001变ON；如果HR 10、HR 09的内容小于DM 0000的内容，20002将变ON。在一些应用中，只有三个输出中的一个是需要的，因而，使用TR 0并非是必须的。在这样的程序中，仅当CMPL( 60)执行，20000、20001和20002才改变。

    图7-31    立即保存比较结果的操作
