CPM2A系列PLC区域比较(ZCP(-))指令

    图7-32为ZCP（-）指令梯形图。当执行条件为OFF时，ZCP（-）不执行。当执行条件为ON时，ZCP（-）将CD和由下限LL和上限UL定义的范围进行比较，并把比较结果输出给SR区域中的GR、EQ和LE标志位。

    图7-32    ZCP(-)指令梯形图

    【实例】图7-33中，将IR200(#6FA4)的内容与#0010~#AB1F的范围进行比较。由于#0010≤#6FA4≤#ABIF，EQ标志与IR 10101变为ON。

    对标志位的影响：

    ·ER：间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

    ·EQ：如果LL≤CD≤UL，置ON。

    ·LE：如果CD< LL，置ON。

    ·GR：如果CD> UL，置ON。

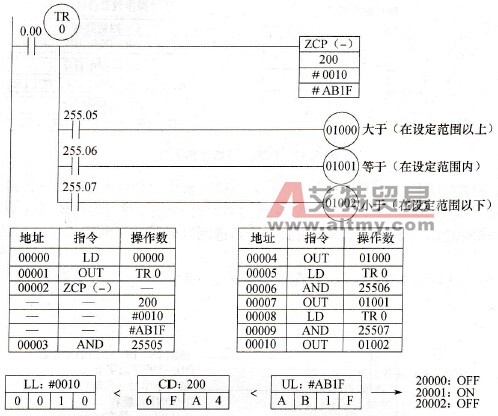

    图7-33    IR200（#6FA4）的内容与#0010~#AB1F的范围比较图
