CPM2A系列PLC帧校验(FCS(-))指令

    图7-35为FCS(-)指令梯形图。

    C的最右3个数字必须是001~ 999之间的BCD。

   DM 6144~DM 6655不能用作D。

    当通过通信端口传送数据时，FCS(-)可用于校验通信错误。

    图7-35    FCS(-)指令梯形图

    当执行条件为OFF时，FCS(-)不执行。当执行条件为ON时，FCS(-)通过对字R1~R1+N-1或字R1～R1+N-1这个指定范围的字节内容进行特有的逻辑或运算，计算该指定范围内的帧校验和。然后，校验和的值（十六进制）转换成ASCII码且输出到目的字(D和D+1)。

    C中的位功能如图7-36所示，且在下面作详尽的解释。

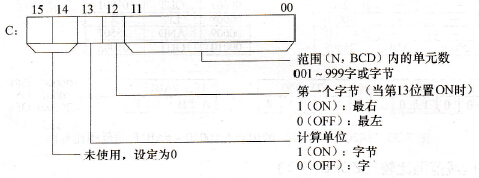

    图7-36    C中的位功能

    范围(N)内的单元数由C中的最右3个字定义，它们必须是001~999之间的BCD码。

    如果C的第13位为OFF，将以字的帧校验和方式计算；如果C的第13位为ON，将以字节的帧校验和方式计算。

    如果指定字节方式，范围能从R1的最左或最右字节开始。如果C的第12位为ON，R1的最左字节将不包括在内。

    当第12位为OFF时，字节将按这样的次序：1，2，3，4……进行或运算。当第12位为ON时，字节将按这样的次序：2，3，4，5……进行或运算。

    字节帧校验和计算产生两位转换成它对应4位ASCII值的十六进制值。字帧校验和计算产生四位转换成它对应8位ASCII值的十六进制值。

    对标志位的影响：

    ·ER：间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。单元数不是在001~999间的BCD。
