CPM2A系列PLC求和(SUM(-))指令

    图7-37为SUM(-)指令梯形图。

    C的最右3个数字必须是0001~9999之间的BCD码。

   DM 6144～DM 6655不能用于D。

    如果C的第14位置OFF（为BCD数据设定），所有在R1～R1+N -1范围内的数据必须是BCD。

    图7-37    SUM(-)指令梯形图

    当执行条件为OFF时，SUM(-)不执行。当执行条件为ON时，SUM(-)把R1~R1+N-1字的内容相加或者R1~R1+N/2-1的字内的字节相加，并把求和后的值输出到目的字（D和D+1）中。数据被求和可以是二进制或BCD且将以相同的形式输出。二进制数据可以带符号也可以不带符号。

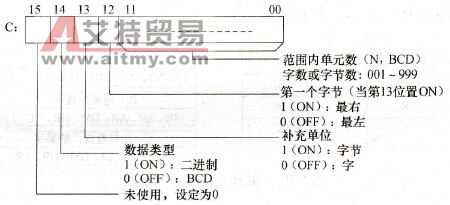

    C的功能字如图7-38所示，且在下面有详细的解释。

    图7-38    C的功能字

    在范围(N)内条目数在C的最右3个数字中，C必须是001和999之间的BCD数。这个数将指示由被求和的单元决定的字数或字节数。

    当第13位置OFF时，字求和；当第13位置ON时，字节求和。

    如果指定的是字节，范围能从R1的最右或最左字节开始；如果第12位置ON时，R1的最左字节将不会被求和。

    当第12位置OFF时，字节将会按这样次序加：1+2+3+4……

    当第12位置ON时，字节将会按这样次序加：2+3+4……

    当C的第14位为ON且第15位为OFF时，在范围内的数据被看作不带符号的二进制数；当C的第14位和第15位都为ON时，在范围内的数据被看作带符号的二进制数。

    当C的第14位为OFF时，不需考虑第15位的状态，范围内的数据被看作BCD。

    对标志位的影响：

   1) ER：间接寻址字DM不存在（字*DM中的内容非BCD码，或者DM区域已经超出了范围）。

    ·R1和R1+N-1不在同一数据区域。

    ·C中的单元数是0001~ 9999之间的BCD码。

    ·当指定数据是BCD时，求和的数据却不是BCD。

   2) EQ：当结果是O时置ON。

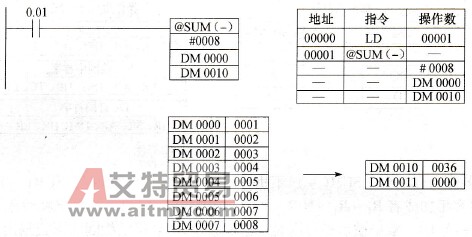

    【实例】  在图7-39中，当IR 0001为ON时，对DM 0000~DM 0007共8个字的BCD内容求和，且结果写入DM 0010和DM 0011中。
