CPM2A系列PLC数据搜索(SRCH(-))指令

    图7-40为SRCH(-)指令梯形图。

    图7-40    SRCH(-)指令梯形图

    N必须是0001~ 9999之间的BCD码。R1和R1 +N -1必须在同一数据区域。

   DM 6144~ DM 6655不能用于C。

    当执行条件为OFF时，SRCH(-)不执行；当执行条件为ON时，SRCH(-)从R1~R1+N-1的内存范围搜索和C中含有的比较数据相同内容的内存地址。

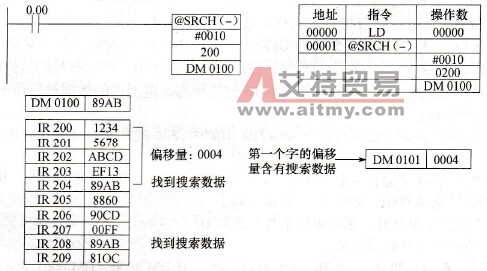

    【实例】  在图7-41中，从IR 200～IR 209的10个字范围搜索与DM 0100含有相同数据( 89AB)的内存地址。  因为IR 204含有相同的数据，EQ标志(SR 25506)置ON，且#0004写入DM 0101。

    图7-41    数据搜索指令的使用

    如果一个或多个地址内存中含相同的比较数据，EQ标志(SR 25506)将会置ON，且含有相同比较数据的最小地址在C+1中确定。对于DM区域，地址以不同的方式确定。

    ·对于DM区域中的一个地址，地址字被写入C+1中。例如，含有比较数据的最小地址是DM 0114，则#0114被写入C+1中。

    ·对于在另一数据区域中的一个地址，从搜索开始计的地址数被写入C+1。例如，含有比较数据的最小地址是IR 114，搜索范围内第一个搜索到的字是IR 014，则#0100被写入C+1。如果范围内各地址的内存中不包含比较数据，EQ标志(SR 25506)置OFF，且C+1内容保持不变。
