CPM2A系列PLC取最大值(MAX(-))指令

    图7-42为MAX(-)指令梯形图。

    图7-42    MAX(-)指令梯形图

    N必须是0001~ 9999之间的BCD码。

   R1和R1+N -1必须在同一数据区域。

   DM 6144~DM 6655不能用于D。

    当执行条件为OFF时，MAX(-)不执行。当执行条件为ON时，MAX(-)从R1~R1+N-1内存范围中搜索含有最大值的内存地址，并把最大值输出到目的字D中。

    对于DM区域，地址以不同方式定义。

    ·对于DM区域中的一个地址，地址字被写入D+1中。例如，含有最大值的存地址是DM 0114，

    则#0114被写入D+1中。

    ·对于在另一类数据区域中的一个地址，从搜索开始计的地址数被写入D+1。例如，如果

    含有最大值的内存地址是IR 114，且搜索范围的第一个字是IR 014，则#0100写入D+1。

    如果C的第14位为ON，且多个地址的内存中含有与相同的最大值，则最低位置的地址输出到D+1。对于DM区域，该位置将作为DM地址输出，但对于其他区域，它将作为相对于范围内第一个字的绝对位置输出。

    范围(N)内的字数存放在C的最右3个字中，C必须是001~999的BCD。

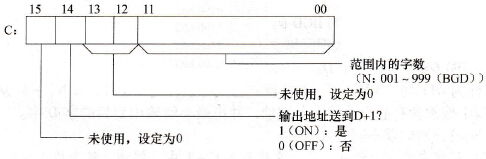

    当C的第15位置OFF时，范围内数据被看作无符号二进制；而当它置ON时，数据被看作带符号二进制，如图7-43所示。

    图7-43    C的使用

    如果C的第14位置ON，超过#8000的值被当作负数。因此，指定数据的类型不同，其结果也将不同。切记指定的数据类型必须正确。

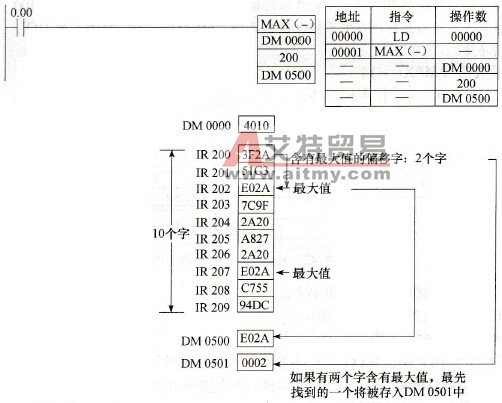

    【实例】  在图7-44中，当IR 0000置ON时，DM 0000( 4010)中的控制数据将导致一次从IR 200起始的10个字范围的最大值搜索。不带符号的最大值将被存入DM 0500。从开始搜索的起始字到含有最大值地址的偏移量被存入DM 0501中。

    图7-44    取最大值指令的使用
