CPM2A系列PLC定时器(TIM)指令

    TIM是需要TC编号和设定值(SV)的递减接通延时定时器指令，其梯形图如图7-15所示。

   SV是在000.0~999.9之间的数值，设置时不用输入十进制小数点。每一个TC编号只能用作一条定时器或计时器指令的定义符。

    当执行条件为“ON”时，定时器进入工作，而当执行条件为“OFF”时，定时器复位（恢复到SV设定值）。一旦定时器开始工作，TIM从SV起以0.1s为单位计量。

    如果执行条件一直为“ON”的时间长到TIM减计时到0，该TC号的完成标志将置为“ON”，且保持ON直到TIM复位（即直到执行条件为OFF）为止。

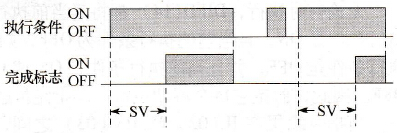

    图7-16表示TIM的执行条件和它的完成标志之间的关系。

    图7-15    TIM指令梯形图

    图7-16    TIM的执行条件和完成标志之间的关系

    如果定时器的设定值被设为0000，完成标志在定时器执行条件置“ON”的同时将置“ON”；如果定时器的设定值被设为0001，则完成标志在定时器执行条件置“ON”之后的0到0.1秒之问的某个值也将置“ON”（即定时器的准确度由此时间决定），也有可能在定时器执行条件置“ON”的同时也将置“ON”。

    【例7-6】  若以定时器TIMOOO的常开触点作为定时器TIM001的执行条件，就能实现定时时间的扩展，总的定时时间为两个定时器的定时时间之和，梯形图如图7-17所示。

    图7-17    例7-6的梯形图
