CPM2系列PLC CPM2A脉冲输出功能应用

    1．功能要求

    在本实例中，当执行条件位(00005)变为ON状态时，有100个脉冲从输出端口01000以60Hz的频率输出，如图5-8所示。

    图5-8    执行条件

    2．设计步骤

   [1]将CPM2A系列与电机驱动器按图5-9所示进行接线。

   [2]将CMP2C系列与电机驱动器按图5-10所示进行接线，在这个实例中，使用了一个漏型三极管输出的CPU单元。

    图5-9    CPM2A系列与电机驱动器连接图

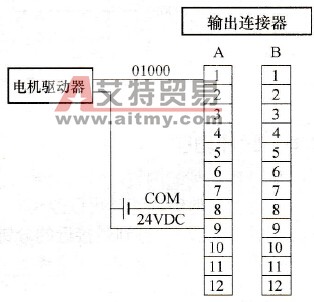

    图5-10    CMP2C系列与电机驱动器连接图

    采用富士通一兼容型连接器。其输出位地址和连接器引脚号与各自型号相关。

   [3]PC设置如图5-11所示。

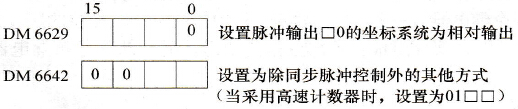

    图5-11    PC设置

   [4]根据上述的设计与设置，可得到图5-12所示的程序。

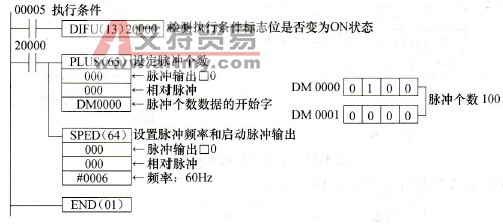

    图5-12    梯形图程序设计
