CPM2系列PLC温度传感器单元应用

    下面提供几个不同温度输入的数据存储例子。

    【例1】  输入温度为1130. 25℃，扩大100倍后以十六进制数进行存储

    ●  温度：1130. 25℃

    ●  ×100：113025

    ●  温度数据：01B981（113025的十六进制数）

    最左3位数字及其标志如图5-13所示。

    图5-13    最左3位数字及其标志

    最右3位数字及其标志如图5-14所示。

    图5-14    最右3位数字及其标志

    【例2】  输入温度为-100.12℃，扩大100倍后以十六进制数进行存储。

    ●  温度：-100.12℃

    ●  ×100：-10012

    ●  温度数据：FFD8E4（-10012的十六进制数）

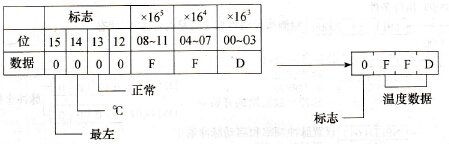

    最左3位数字及其标志如图5-15所示。

    图5-15    最左3位数字及其标志

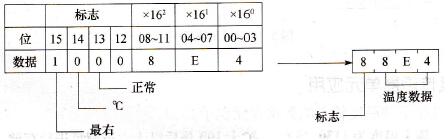

    最右3位数字及其标志如图5-16所示。

    图5-16    最右3位数字及其标志

    【例3】  输入温度为-200.12℉，扩大100倍后以十六进制数进行存储。

    ●  温度：-200.12℉

    ●  ×100：-20012

    ●  温度数据：FFBID4（- 20012的十六进制数）

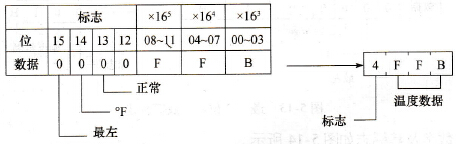

    最左3位数字及其标志如图5-17所示。

    图5-17    最左3位数字及其标志

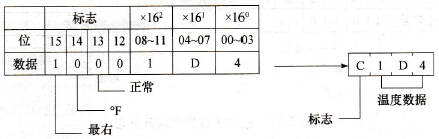

    最右3位数字及其标志如图5-18所示。

    图5-18    最右3位数字及其标志

    【例4】  输入温度为开路(F)的存储。

    ●  温度：开路(F)

    ●  温度数据：7FFFFFFF

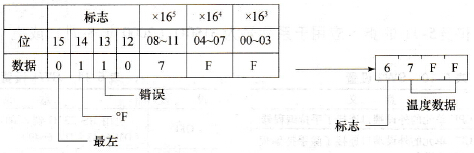

    最左3位数字及其标志如图5-19所示。

    图5-19    最左3位数字及其标志

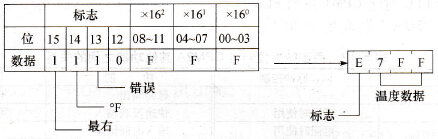

    最右3位数字及其标志如图5-20所示。

    图5-20    最右3位数字及其标志
