被控对象仿真软件SIMIT简介

    将PLC安装到控制现场之前，一般需要预先调试用户程序。调试时用接在输入端的小开关来模拟实际的切换开关和按钮提供的指令信号，以及现场的限位开关、接近开关等提供的反馈信号，用输出模块上的LED来显示各输出点的状态。在调试过程中，实际上是用人的大脑来模拟被控系统，需要在适当的时间，改变各输入量的ON/OFF状态。如果在调试时提供了错误的反馈信号，这样的调试是没有任何意义的。

    可以使用被控对象的物理模型来模拟被控对象，但是物理模型的制作复杂，价格昂贵，容易损坏。

   SIMIT是西门子专门为S7-300/400设计的功能很强的被控对象仿真软件，仿真时可以通过MPI网络与PLC通信。SIMIT也可以与S7-300/400的仿真软件PLCSIM配合，实现控制系统的全软件仿真。

    在仿真时SIMIT产生的PLC的输入信号可以直接传送给PLC或PLCSIM的过程映像地址输入区（I区），不用修改PLC的用户程序。

   SIMIT仿真软件需要USB接口的硬件加密狗(Dongle)才能运行，网络版可以同时用于十多台计算机，很适合大专院校使用。

    图4-25    SIMIT的界面

    双击项目文件夹中的“PLCSim”图标，在出现的“PLCSim”对话框中输入PLC的输入、输出变量的地址和符号地址（见图4-26）。

   SIMIT的仿真画面称为操作窗口，可以用图形编辑器和图库中的元件绘制操作窗口中的图形对象，并对各种图形对象的属性组态，建立图形对象与PLC中的变量的连接，设置图形对象的动画属性。

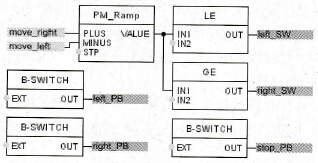

   SIMIT的程序类似于PLC的功能块图程序（见图4-27），由若干个功能块连接而成。

    图4-26    PLC的输入变量

    图4-27    SIMIT的程序
