PLC在三相异步电动机多地控制线路改造中的应用

来源:艾特贸易2017-06-05

简介能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。 1 .电气控制原理图 图 6-43 所示即为一个具有过载保护的两地控制接触器自锁正转控制电路。其中 SB11 、 SB12 为安装

    能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。

    1.电气控制原理图

    6-43所示即为一个具有过载保护的两地控制接触器自锁正转控制电路。其中SB11SB12为安装在甲地的起动按钮和停止按钮;SB21SB22为安装在乙地的起动按钮和停止按钮。控制线路的特点是:两地的起动按钮SB11SB21要并联在一起;停止按钮SB12SB22要串联在一起。这样就可以分别在甲、乙两地分别起动和停止同一台电动机,操作十分方便。依此类推,三地或多地控制,只需把各地的起动按钮并联起来,各地的停止按钮串联起来即可实现。

 两地控制电路图

    6-43    两地控制电路图

    2PLCI/O分配表

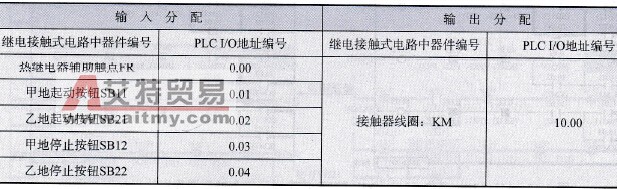

    以上两地控制电路中,输入设备有热继电器常闭辅助触点FR,甲、乙地的起动按钮SB11SB21和停止按钮SB12SB22;输出设备有交流接触器线圈KM。针对以上输入/输出设备将PLCI/O地址分配给以上各设备即可得到用PLC控制该功能电路的I/O分配表,如表6-8所示。

    6-8    PLC改造两地控制电路的I/O分配表

用PLC改造两地控制电路的I/O分配表

    3PLC外围接线图

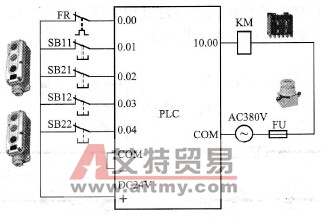

    根据以上I/O分配表及控制要求绘制出用PLC改造两地控制电路的外围接线图,如图6-44所示。

    4.绘制梯形图及指令表程序

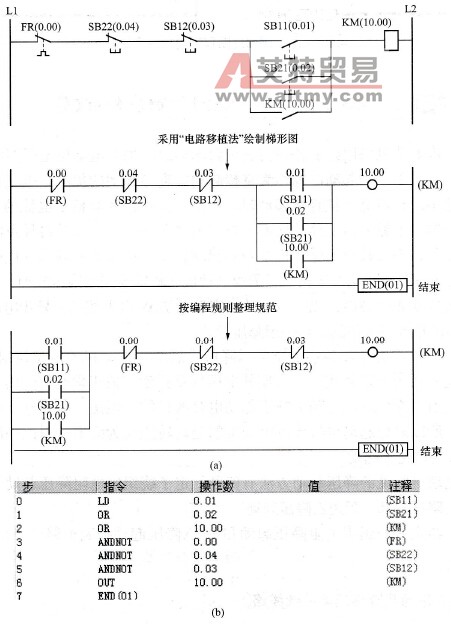

    根据控制电路和I/O分配表绘制梯形图及指令表程序,如图6-45所示。

PLC改造两地控制电路外围接线图

    6-44    PLC改造两地控制电路外围接线图

两地控制梯形图及指令表程序

    6-45    两地控制梯形图及指令表程序

   (a)梯形图;(b)指令表

    下面以动态运行过程图来具体讲述该程序的运行过程。

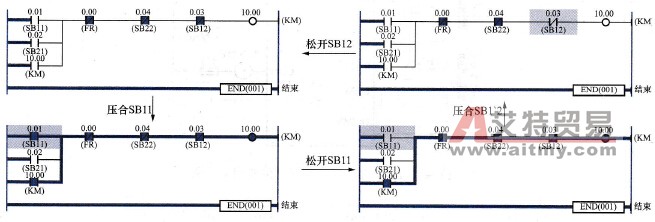

    甲地起动和甲地停止梯形图程序动态运行过程如图6-46所示,至于乙地起动和乙地停止的运行过程与甲地操作完全一样,请自行分析。

两地控制梯形图程序运行过程转换图

    6-46    两地控制梯形图程序运行过程转换图
