PLC的指示程序

    若要求SB1、SB2、SB3三个按钮任意一个按下时，线圈10.01得电，灯L1亮；任意两个按钮按下时，线圈10.02得电，灯L2亮；三个按钮同时按下时，线圈10.03得电，灯L3亮；没有按钮按下时，所有线圈都不得电，灯不亮。

    符合该控制要求的指示程序可按照下面的步骤编写：

   (1)建立真值表，如表4-1所示。

    表4-1    真值表

   (2)写出逻辑表达式。

   (3)步骤(2)的逻辑表达式已经是最简表达式了，无需化简，直接画出梯形图如图4-30即可。

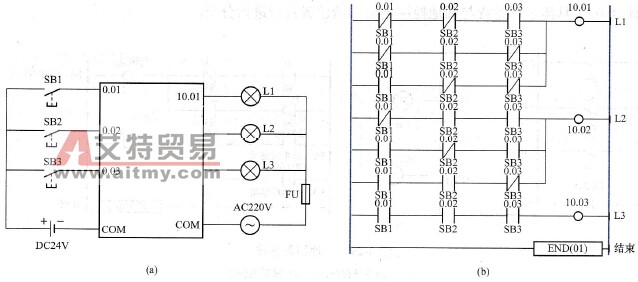

    图4-30    指示程序及其控制系统

   (a)控制系统接线图：(b)梯形图控制程序

    该指示程序的输出也可用一个指示灯来指示：当三个按钮任意一个按下时，灯L0慢速闪烁；任意两个按钮按下时，灯L0快速闪烁；三个按钮同时按下时，灯L0常亮；没有按钮按下时，灯L0不亮。可对上述程序略作改动以实现之。
