PLC输入电路设计中输入元件的接线方式

    开关电器元件的输入接线如图5-5所示。一般要求所有开关、按钮均采用常开触点。这样做的目的一是为了避免PLC的输入电路长期通电从而增加能耗，缩短电器设备的使用寿命；二是它的常闭触点可在程序中通过“取反”体现出来，进而使编制的梯形图程序更符合人们的正逻辑思维习惯，更具可读性。图5-5 (a)为PLC输入模块中含有内部电源并使用内部电源的情况；图5-5 (b)为输入模块中无内部电源，由外接电源驱动的情况。一般在模块自身提供内部电源且容量允许的条件下，建议使用模块自身提供的内部电源作为输入信号。

    图5-5    开关元件的接线图

   (a)使用PLC内部直流电源；(b)电源外接

    以C系列中的4通道模拟量输入模块CQMl-AD041为例，模拟量输入的接线图如图5-6所示。

    图5-6    模拟量输入的接线图

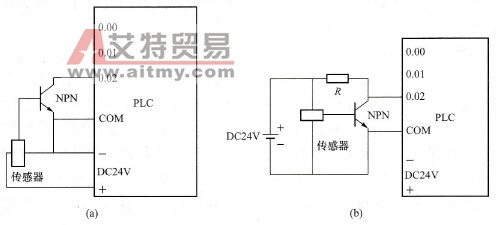

    传感器输出为集电极开路门的开关信号，当使用内部电源时，其接线如图5-7(a)所示。若传感器使用外部电源，其接线如图5-7 (b)所示，电阻R可按输入点的输入电流要求进行计算。

    图5-7    传感器输出为集电极开路门开关信号的接线图

   (a)使用内部电源；(b)使用外部电源
