PLC的断电延时程序

    由于小型PLC内部所带的定时器均为接通延时的定时器，其功能作用与传统继电接触器控制电路中的通电延时型时间继电器的作用相同，使得传统继电接触器控制电路中的断电延时型时间继电器在一般的小型或微型PLC找不到与之功能相对应的器件。因此只有通过程序设计来实现断电延时型的功能，图4-32 (a)即为一个断电延时程序。程序的运行如图4-32 (b)所示。

    在上述十二个单元程序中，提供的梯形图并不是唯一的，也不一定是最佳的，更不是一成不变的，但阐述了一种编程的基本方法，可根据不同的可编程控制器指令，举一反三，编制出更加合理的程序来。

    以上讲述了在编写单元程序时的一些注意事项。在编制整个完整的控制程序时，还有更多的问题需要进行综合考虑，这些将在后续章节中结合实例再作详细介绍。

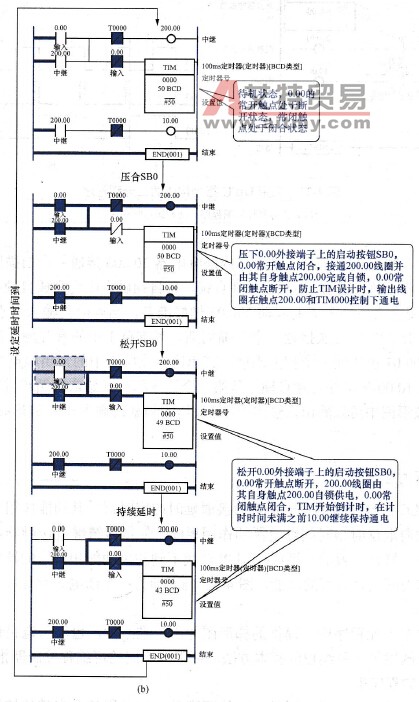

    图4-32    断电延时型梯形图程序及运行过程

   (a)断电延时型梯形图程序；(b)断电延时程序运行过程图
