PLC的多谐振荡器程序

    多谐振荡器程序又称为无稳态程序，如图4-20所示。控制系统硬件接线图如图4-21所示，S0为振荡器的控制开关。当开关S0闭合时，输入继电器0.00得电ON，其常开触点0.00闭合，定时器线圈TIM000得电计时，同时驱动10.01线圈ON，1s后设定时间到，定时器TIM000的常闭触点断开致使10.01失电OFF，常开触点闭合驱动定时器TIM001线圈得电计时，其另一个常开触点驱动输出线圈10.00得电ON。再经过2s时间后，TIM001常闭触点断开，复位定时器TIM000，其常开触点断开，进而复位定时器TIM001，最后使TIM001常闭触点恢复闭合，定时器TIM000又可重新得电计时……，如此周而复始，不断循环，直至S0断开。

    图4-20    多谐振荡程序

   (a)梯形图程序；(b)指令表程序；(c)运行时序图

   10.00输出的脉宽由TIM001设定的时间t1决定，周期由TIM000和TIM001设定的时间t0+t1决定。10.01是10.00的互补输出（也即反相输出），用户可根据应用需求而自由取舍，若要输出占空比为50%的脉冲，只需将两定时器的设定值设为相同即可。

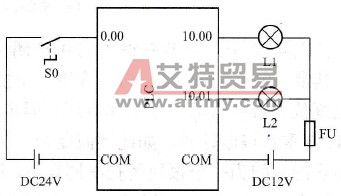

    图4-21    多谐振荡控制系统硬件接线图
