STEP 7程序创建中SCL程序编辑器概述

    S7-SCL可选软件为用户提供了SCL中编程的程序编辑器。加载后，它集成在SIMATIC管理器中。可以完全像标准语言一样使用SCL程序编辑器。通过SCL使用面向源文件的编程（如图2-12所示）。

    创建SCL源程序，随后进行编译。也可以调用位于Blocks（块）容器中已经编译好的块（也就是说，把它们集成到程序里）。这些块也可以用另一种编程语言（如STL）来编写。

    如果在程序里对全局地址使用符号寻址，在编译程序时，完整的符号表必须有效。

    不能从已编译的块产生SCL源文件，例如由于错误已经删除了程序源文件。

    注意：即使程序源文件是无效的，一个已经编译的SCL块将在CPU中执行。

    图2-12    用SCL程序编辑器创建程序

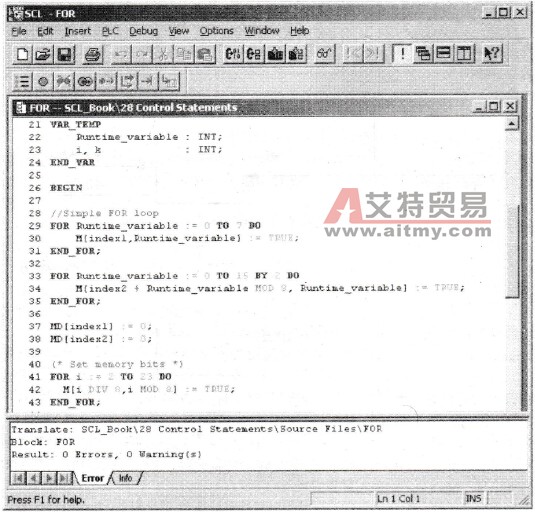

    图2-13    SCL编辑器窗口举例
