STEP 7的SIMATIC管理器

    SIMATIC管理器是STEP 7的主要工具，在Windows上有一个图标：

    双击该图标就可以启动SIMATIC管理器。

    第一次启动时显示一个项目向导，使用它可以简单地创建一个新项目。可以在检查框“Display Wizard on starting the SIMATIC Manager（启动SIMATIC管理器时显示向导）”中使其不激活。如果需要，可以由菜单命令调用File→‘New Project' Wizard。

    编程从打开或创建一个“project（项目）”开始，所提供的项目例子可为以后的学习打下一个良好的基础。

    用File→Open打开项目例子Zen01_09_S7_Zebra，将看到一个中间分开的项目窗口：左边是打开的对象结构（对象的分层体系），右边是所选择的对象。单击左边窗口有加号的框，显示出结构的附加层次；选择窗口左边的对象，在窗口右边将显示其内容（如图2-1所示）。

    在SIMATIC管理器下对STEP 7中的对象工作，这些“逻辑”对象与“实际”被控对象一一对应。一个项目包括整个被控对象，工作站对应可编程序控制器。一个项目可能包括几个工作站，比如，它们可能是由MPI子网络连接在一起的。一个工作站包括一个CPU，CPU包括程序，在这种情况下是S7程序。程序是一个装其他对象的“容器”，如对象Block（块），它又可能包括已编译的块。

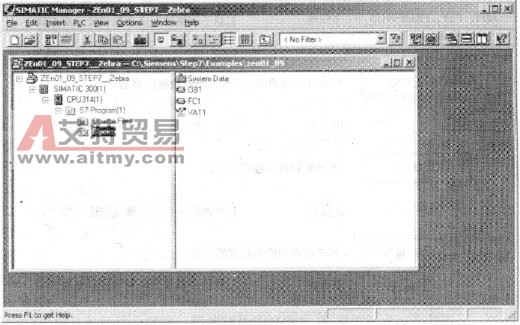

    图2-1    SIMATIC管理器举例

   STEP 7的对象连接成树形结构。图2-2给出了树形结构的最重要部分（称为“主干”）。在使用STEP 7基本软件包离线视图S7的应用时可以看到这个结构。黑体标出的对象是其他对象的容器，图中的所有对象都可以离线视图。这些也都是编程设备硬盘上的对象，如果编程设备是在线连在CPU（通常是PLC目标系统）上的，可以通过View→Online切换到在线视图。这个选项还可以显示另一个项目窗口，包括目标设备上的对象，图中以下划线表示的项目不包括在内。

    从活动项目窗口的标题栏上可以看出是在线工作还是离线工作。为清楚区别起见，在线窗口和离线窗口的标题栏设置成不同的颜色。只要选择Options→Customize，然后在“View（视图）”选项卡中修改输入值就可以了。

    选择Options→Customize可以修改SIMATIC管理器的基本设置，如使用语言、归档程序和项目及库的保存位置并组态归档程序。

    编辑顺序

    下面是编辑一个对象的一般操作：

    选择对象就是用鼠标在其上单击，使之高亮显示（在项目窗口的哪一边都可以）。

    给对象命名就是在所选对象的名字上单击（在名字的周围会出现一个框，可在窗口内改名），或选择菜单项Edit→ObjectProperties后在对话框中改名。对于某些对象，如CPU，只能用有关的工具（应用）来改名，如用Hardware Configuration（硬件组态）。

    打开对象，在对象上双击，如果该对象包括其他对象，SIMATIC管理器会在窗口的右边显示对象的内容。如果该对象是最底层的，SIMATIC管理器将启动适当的工具来编辑它（例如，双击一个块启动编辑器来编辑）。

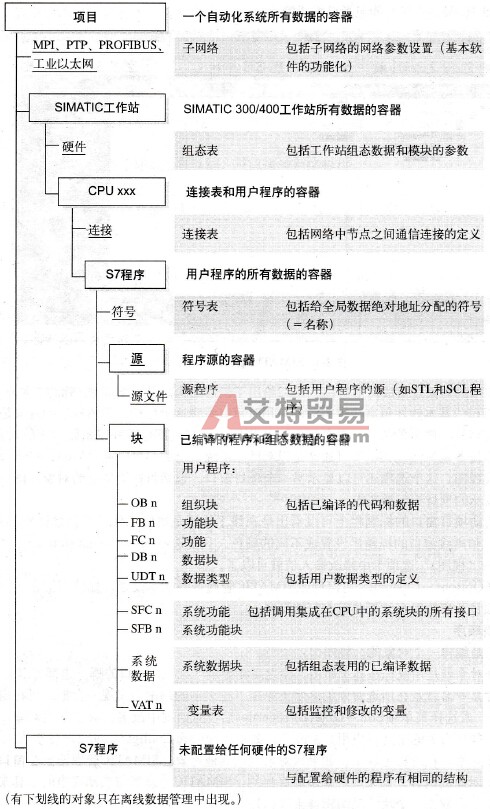

    图2-2    STEP 7项目中对象的分层结构

    本文中，窗口顶部标准菜单条中的菜单项称为操作序列，用过操作界面的编程者可以使用工具栏上的图标。使用鼠标右键非常有效，用鼠标右键单击对象就显示一个现行编辑选项菜单。
