PLC的延时导通计时器指令(TON)

    TON指令是一条输出指令。助记符和说明见表5-20。

    表5-20    计时器和计数器指令助记符

助记符

数据结构

    说  明

．EN

BOOL

使能位一标识TON指令被使能

．TT

BOOL

计时位一标识计时操作正在进行中

．DN

BOOL

完成位一标识累加值(ACC)>预置值(．PRE)

．PRE

DINT

预置值一指定在指令置位完成位(．DN)时累加器所达到的值（以1ms为单位）

．ACC

DINT

累加值一表示从TON指令被使能开始已经经过的毫秒数

    说明：TON是一条非保持的计时器指令，当该指令被使能时，累计时间。

    计时器的时间基总是1ms。例如对于一个2s的计时器，其预置值(．PRE)应该输入2000。

    当指令被使能时，TON计时器指令累计时间直到发生下列事件：

    ．TON指令被禁止。

    ．累加值(．ACC)=预置值(．PRE)

    当TON指令被禁止时，清零累加值(．ACC)。计时器和计数器指令动作过程，如图5-17所示。

    图5-17    计时器和计数器指令动作过程

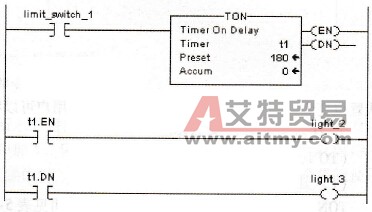

    计时器指令举例，如图5-18所示，当限位开关1被置位时，指示灯2接通180ms（计时器1计时）。当计时器1的累加值(．ACC)达到180时，指示灯2断开，同时指示灯3接通，而且保持接通直到TON指令被禁止。如果在计时器正计时时限位开关1断开，则关断指示灯2。

    图5-18    计时器指令举例
