AB PLC的算数状态关键字

    使用算数状态关键字检测算数状态标志的状态。算数状态关键字见表5-31。

    表5-31    算数状态关键字

关键字

状态标志

    说  明

S．V

溢出

  如果要存储的值不能填人目的地，则溢出状态标志置位。或者该存储值大于目

的的最大值或小于目的的最小值，则溢出状态标志置位

  重点：每次S：V由清零变为置位，它都要产生一个次要故障

S．Z

零

  如果指令的目的值为零，则零状态标志置位

S：N

符号（结果为负）

  如果指令的目的值为负，则符号状态标志置位

S：C

进位

  进位标志实际上不是数据类型的一部分。算数状态关键字无大小写区别

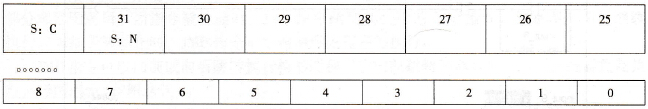

    图5-39、图5-40、图5-41显示整型数据类型存储S：N和S：C状态标志的位置。

    如果数据类型为SINT，最大值为+127，最小值为-128。

    图5-39    数据类型为SINT

    如果数据类型为INT，最大值为+32767，最小值为-32768。

    图5-40    数据类型为INT

    如果数据类型为DINT，最大值为+2147483647，最小值为-2147483648。

    图5-41    数据类型为DINT
