PLC的极限比较指令(LIM)

    LIM指令是一条输入指令。LIM指令比较测试值是否在下限和上限值范围内。对于有符号整数，当其高位有效位被置位时，从“最大正数”返回到“最大负数”。例如对于16位整数（INT数据类型），最大正整数是32767，用十六进制表示位16#7FFF（位0~14都置位）。如果用户对此数值加1，则结果是16#8000（位15置位）。对于有符号整数，十六进制16#8000等于十进制的-32768。从这一数值继续增加，直到全部16位都置位，结果是16#FFFF，等于十进制的-10。当Low Limit小于等于High Limit，如果测试值等于或在下限值和上限值之间，则指令为真。当Low Limit大于等于High Limit，如果测试值等于或在下限值和上限值之间，则指令为真。

   LIM指令举例，如图5-33、图5-34所示。

    图5-33    LIM指令举例1

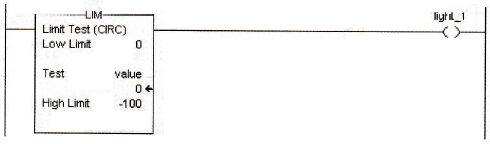

    图5-34    LIM指令举例2

   Low Limit≥High Limit：当0≤value≤100时，接通指示灯1。

   Low Limit≥High Limit：当value≥0或value≤-100时，接通指示灯1。
