AB PLC RSLinx界面的组成和主要功能

    A-B PLC的RSLinx软件是在Microsoft WinNT、WinXP以及Win2000操作系统下建立工厂所有通信方案的工具。它为A-B公司的PLC与各种Rockwell Software及A-B应用软件，如RSLogix5/500、RSView32等之间建立通信联系。

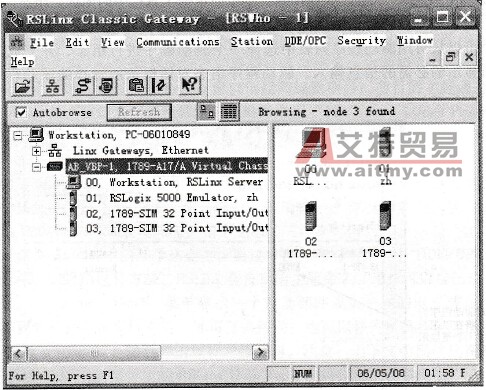

    当启动RSLinx后，RockwelISaftware RSLinx应用程序窗出现。应用程序窗口包括标题栏、菜单栏、工具栏、以子窗口形式打开的应用程序工作区（RSWho、诊断等）以及一个状态栏，如图5-46所示。

    图5-46    RSLinx工作界面

   (1)标题栏。除显示软件名称外，标题栏还包括控制菜单、最大化、最小化以及关闭程序控制，其符号与功能与Windows定义相同。

   (2)菜单栏。File菜单完成创建与打开RSLinx项目；Edit菜单完成拷贝DDE链到剪切板；View菜单完成设置与改变RSLinx界面显示，打开Event Viewer，选择RSWho观察器；Communications组态驱动程序、主题及其他RSLinx选项，查看驱动程序、DDE及其他客户应用程序的诊断；Station执行诊断计数器功能以及查看SLC Data Monitor；DDE组态DDE/OPC主题以及查看事件与诊断信息；Window及Help与Windows一样。

   (3)工具栏

    第一个：用于打开、删除或创建一个新的DDE项目。DDE项目包括一个或多个DDE主题，用户可以在此同时建立一组主题。

    第二个：显示处理器通信网络上所有用的/活动的站点。

    第三个：用于设置RSLinx与处理器之间的通信。

    第四个：激活驱动程序诊断窗。

    第五、第六个为建立DDE相关文件的工具，分别为组态主题、拷贝一个DDE链到剪切板，使RSLinx作为DDE的服务器。

    在RSWho中，用户可在屏内查看所有活动的网络通信。RSWho的左框为树型控制框，用于显示网络和设备；右框为列表控制框，用于显示一个集合的所有成员。一个集合可以是一个网络或一个网桥设备。通过点击鼠标右键，可以在列表控制框内选择大图标或详细列表。

    提示：如果一个显示的设备带有两个红色的x，表示RSWho原来能识别设备而现在不能。红色x表示一个通信状态错误，例如拔掉一个经识别过的设备。可以将鼠标移到这些设备上，点击鼠标右键并选择delete将其从RSWho显示中删除。

    如图5-47中，应用程序工作区内的图标表示一个网络。如果图标是动的，则表明该网络正被浏览，可单击网络或设备启动浏览。

    图5-47    RSWho

    如果Autobrowse检验栏被选中，RSWho将连续扫描所选的网络或设备；如果Autobrowse被清除，则Refresh键被激活。单击Refresh，命令RSWho对选中的网络或设备执行一个浏览周期。因为Refresh仅执行一个浏览周期，因此可能点击Refresh键多次才能找到网上的每一个设备。在支持的设备上单击鼠标右键，可对该设备进行站诊断、组态DDE主题或其他支持的服务设置。

   (4)状态栏

    状态栏位于RSLinx屏幕的底部。状态栏提供有关系统当前状态的信息，如图5-48所示。

    图5-48    状态栏

    状态栏的左面区域通常传递给用户的信息。比如当鼠标箭头越过菜单项时，有关菜单项的功能的简要描述就出现在状态栏的该区域。状态栏的右面区域显示以下信息：

    CAP：当Caps Lock键起作用时，该处点亮。

   NUM：当键盘上的Num Lock键将小键盘置为数字键时，该处点亮。

   SCRL：当键盘上ScrollLock键被设置时，该处点亮。

    计算机系统时钟/日历的当前日期。

    计算机系统时钟/日历的当前时间。
