AB PLC RSLinx组态驱动程序对话框的主要功能

    驱动程序是软件与硬件设备的接口，用于RSLinx与处理器之间的通信。可通过选择“Communications”_>“Configure Drivers”菜单或单击工具栏中的图标来组态一个驱动程序到RSLinx。组态驱动程序对话框如图5-49所示。该对话框用于显示、添加、编辑或删除驱动程序。可以从可用驱动程序列表中选择一个驱动程序进行组态，并完成驱动程序组态对话框所显示的必需的信息输入。驱动程序组态对话框依所选择的驱动程序的不同而不同。

    图5-49    添加驱动模块

    通过菜单选择“Communications”→“Driver Diagnostics”，可打开驱动程序诊断窗。

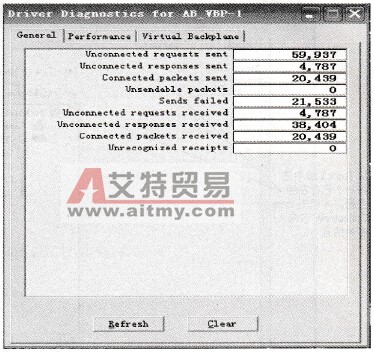

    驱动程序诊断窗允许用户通过观察活动数据来帮助评估所指定驱动程序的性能。可通过选择“Communications”→“Configure Drivers”菜单或单击工具栏中的图标打开驱动程序诊断窗。当选择打开后，屏幕弹出如图5-50所示的窗口。

    图5-50    驱动诊断
