AB PLC的RSLinx使用简介

    1．配置驱动器

    选择Communications菜单中的Configure Drivers，得到的界面如图5-52所示。

    从“有效驱动器类型”的下拉列表框中选择想要的类型，对于不同的通信协议，有不同的选项，如果控制器与PC通信，用的是计算机的串口，就选择第一项RS-232DFl Devlces，然后按右边的“ADD NEW”按钮。如果图中列出了想要的类型，就不用再新增加，可以选择其中的一项，然后按右边的“Configure…”按钮，重新对它进行配置。这两种方法都可以得到如图5-53所示的界面。

    图5-52    驱动器配置界面

    其中的参数设置为

   Comm Port：设置为与控制器进行连接的串口号；Devices：选择下拉列表中的控制器，其他的参数都可以用系统的默认值。

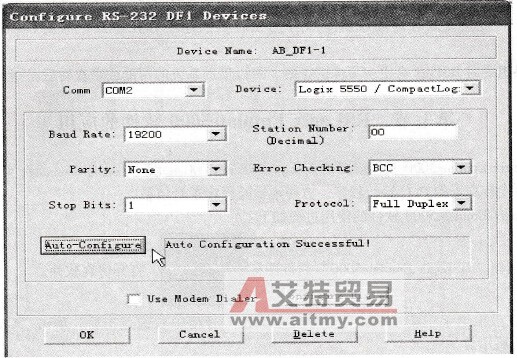

    图5-53    驱动器参数设置

    参数配置完后，按下“Auto Configure”按钮，系统检测结果将显示在右边的区域中。

    2．配置驱动器

    关闭配置窗口，回到RSLinx启动界面，选择Communications菜单中的RSwho，得到如图5-54所示的界面。

    图5-54    系统设备运行情况

    左边的树型图显示的是已经配置的所有的驱动器，右边显示的是对应左边驱动器协议上所连接的所有控制器，图表下显示的数字是表示控制器的节点号，00为上位机的节点号，即计算机的节点号，这是固定不变的。图表中的红叉表示此控制器系统没有检测到，可能是接线有问题或者节点号的控制器已经不存在所致，需要具体情况具体考虑。

    如果想要对RSLinx有更多更深的了解，可以借助系统的帮助或者查看艾特贸易网后面相关的文章。
