ControlLogix 1756数字量I/O模块

    1756数字量I/O类型有诊断型、电子熔断型、单独隔断型三种，见表5-15所示。外形如图5-5所示。

    图5-5    数字量I/O模块

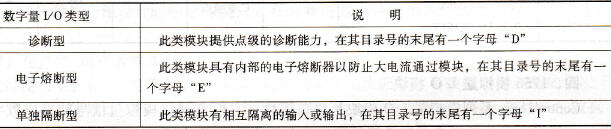

    表5-15    1756数字量I/O类型

   1756数字量I/O模块支持：

    ·不同范围的电压接口；

    ·隔离的和非隔离的模块类型；

    ·点级输出故障状态；

    ·可选的直接连接或优化机架；

    ·选择模块中的现场接线故障诊断。

   1756继电器输出模块的性能参数见表5-16、表5-17。

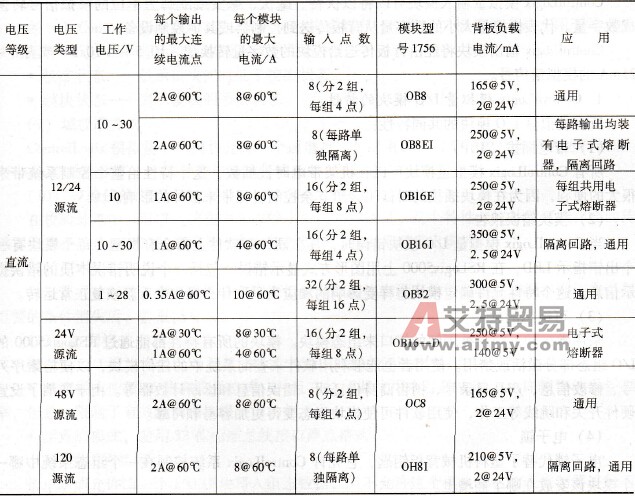

    表5-16    1756数字量直流输出模块的性能参数

    表5-17    1756继电器输出模块
