Logix5550控制器使用专用标签

    可以使用布尔型、单整型、整型、双整型、实数定义专用标签。

    一个标签所占的内存大小取决于数据类型。在控制器内，最小的内存分配是4个字节，有的数据类型小于4个字节（BOOL、SINT和INT）。当用户利用这些数据类型来创建一个标签时，控制器将为其分配4个字节，但数据只填充在所需要的部分。为了更高效地使用内存，可创建数组或结构体来保存这些较小的数据类型。

    如果用户在一条指令内使用混合参数的数据类型，部分指令将自动把数据转换成最适合该指令的数据类型。在某些情况下，控制器将把数据转换为新的数据类型；而在另一些情况下，控制器只是尽可能使数据更适合。控制器不能将其他类型的数据转换为BOOL数据类型，也不能将BOOL类型的数据转换为其他类型。

    除了使用BOOL类型标签来表示某一位外，用户也可在整数类型标签(SINT、INT和DINT)内使用位标示符。位标示符可表示标签内的某一位。位标示符的范围取决于数据类型，见表5-5。

    表5-5    位标示符范围

    为了表示一个整数中的某一位，可以将其表示成X．[y]，见表5-6。

    表5-6    整数中的某一位表示

    引用的位可以是一个立即数、标签或一个表达式。用户可以使用下面这些操作数来表示某一位，见表5-7。

    表5-7    操作数来表示某一位

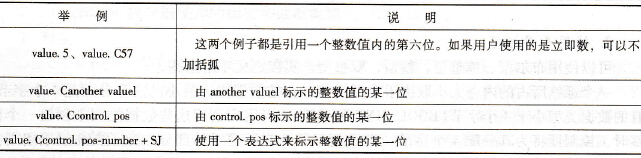

    使用专用标签例子，见表5-8。

    表5-8    使用专用标签例子
