PLC的上升沿触发指令(OSR)

    OSR指令是一条输出指令。OSR指令根据存储位的状态置位或清零输出位。指令被使能时，存储位清零，则OSR指令置位输出位。如果使能时存储位置位或禁止，则OSR指令清零输出位。指令动作过程如图5 -13所示。

    图5-13    OSR指令动作过程

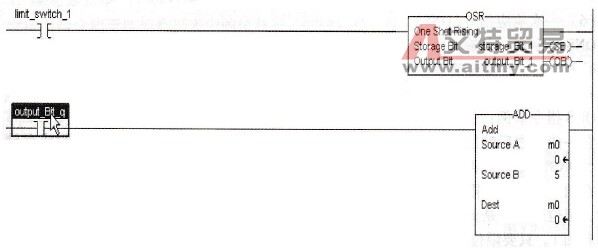

    上升沿触发指令举例，如图5-14所示。每次限位开关1从清零状态变为置位时，OSR指令置位输出位1，并且ADD指令的和加5。只要限位开关1保持置位，和的值就保持不变。必须在限位开关1再次从清零变为置位时，和的值才再增加。用户可以在多个梯级使用输出位1触发其他操作。

    图5-14    上升沿触发指令举例
