S7 300/400取反与求补指令

    取反（求反码）指令将累加器1中的16位整数或32位双整数逐位取反，即各位二进制数由0变1，由1变0（见表3-10），运算结果仍在累加器1的低字。

    求补指令将累加器1中的16位整数或32位双整数逐位取反后再加1，运算结果仍在累加器1。求补相当于求一个数的相反数，即将该数乘以-1。取反与求补指令如表3-11所示。

    表3-10    取反与求补举例

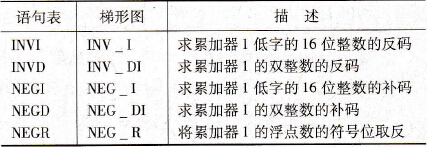

    表3-11    取反与求补指令

    浮点数取反指令NEGR将累加器1的浮点数的符号位（第31位）取反，运算结果仍在累加器1。下面的例子将MD20的双整数求补后传送到MD30：

   L    MD    20   //将32位双整数装入累加器1

   NEGD        //双整数求补

    T   MD    30    //运算结果传送到MD30
