S7 300/400扩展的脉冲定时器(Extended Pulse Timer)

    扩展的脉冲定时器在输入脉冲宽度小于时间设定值时，也能输出指定宽度的脉冲。图3-31中I0.2的常开触点由断开变为接通时（RLO的上升沿），定时器T1开始定时，在定时期间，T1的常开触点闭合。定时时间到时，T1的常开触点断开。在定时期间，即使I0.2变为0状态，仍继续定时（见图3-32中I0.2的波形B和C）。定时期间如果I0.2又由0变为1（见图3-32中I0.2的波形C），定时器被重新启动，从设定值开始定时。复位输入I0.3为1时，T1被复位，其常开触点断开，当前时间值变为0。

    S5扩展脉冲定时器（见图3-33）各输入、输出信号的意义与S5脉冲定时器的相同。工作过程和时序图与扩展的脉冲定时器线圈的相同（见图3-32）。

    图3-31    扩展脉冲定时器

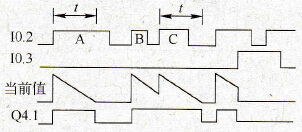

    图3-32    时序图

    图3-33    S5扩展脉冲定时器
