S7 300/400保持型接通延时定时器(Retentive On-Delay T

    保持型接通延时定时器的输入脉冲宽度小于定时时间设定值时，也能定时。图3-38中I0.6的常开触点由断开变为接通时（RLO的上升沿），定时器开始定时。定时期间即使T3的线圈断电，仍继续定时。定时时间到时，T3的定时器位变为1状态，其常开触点闭合。

    只有复位输入I0.7为1状态，才能使T3复位。在定时期间，I0.6的常开触点如果断开后又变为接通，定时器将被重新启动，从设置的预置值重新开始定时。

   S5保持型接通延时定时器（见图3.40）各输入、输出信号的意义与S5脉冲定时器的相同。工作过程和时序图与保持型接通延时定时器线圈的相同（见图3-39）。

    图3-38    定时器

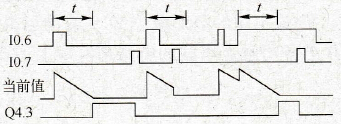

    图3-39    保持型接通延时定时器时序图

    图3-40    S5保持型接通延时
