S7 300/400断开延时定时器(Off-Delay Timer)

    在图3-41中，当I1.0的常开触点由断开变为接通（RLO的上升沿）时，T4的输出变为1状态，其常开触点闭合。在I1.0的下降沿，定时器开始定时。定时时间到时，T4的时间值变为0，其常开触点断开。

    某些主设备在运行时需要用风扇冷却，停机后风扇应延时一段时间才能断电。可以用断开延时定时器来方便地实现这一功能，即用反映主设备运行的信号来控制断开延时定时器的线圈，用后者的常开触点控制风扇。

    正在定时的时候，如果I1.0的常开触点由断开变为接通，定时器的时间值保持不变，停止定时。如果I1.0的常开触点重新断开，定时器从预置值开始重新启动定时。

    复位输入I1.1为1状态时，定时器被复位，时间值被清为0，Q4.4的线圈断电。

   S5断开延时定时器（见图3-43）各输入、输出信号的意义与S5脉冲延时定时器的相同。工作过程和时序图与断开延时定时器线圈的相同（见图3-42）。

    图3-41    断开延时定时器

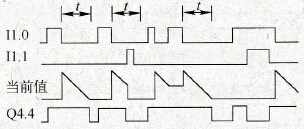

    图3-42    时序图

    图3-43    S5断开延时定时器
