S7300/400的信号边沿检测指令

    POS是单个地址位提供的信号的上升沿检测(Positive RLO Edge Detection)指令，如果图3-20中I0.1的常开触点接通，且I0.2由0变为1（即输入信号I0.2的上升沿），Q4.3的线圈“通电”一个扫描周期。M0.0为边沿存储位，用来储存上一次循环时10.2的状态。

    图3-20    上升沿检测

    图3-21    下降沿检测

   NEG是单个地址位提供的信号的下降沿检测(Negative RLO Edge Detection)指令，如果图3-21中I0.3的常开触点接通，且I0.4由1变为0（即输入信号I0.4的下降沿），Q4.5的线圈“通电”一个扫描周期。M0.1为边沿存储位，用来储存上一次循环时I0.4的状态。

    下面是图3-21对应的语句表程序，其中的BLD指令与梯形图的显示有关。

   A    I    0.3

   A(

   A    I    0.4

   BLD        100

   FN    M    0.1

    )

   =    Q    4.5

    【例3-1】设计故障信息显示电路，若故障信号I0.0为1状态，Q4.0控制的指示灯以1Hz的频率闪烁。操作人员按复位按钮I0.1后，如果故障已经消失，指示灯熄灭。如果没有消失，指示灯转为常亮，直至故障消失。

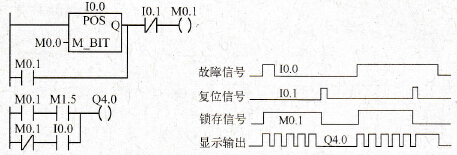

    故障信息显示电路如图3-22所示，在设置CPU的属性时，令MBI为时钟存储器字节，其中的M1.5提供周期为1s的时钟脉冲。出现故障时，将I0.0提供的故障信号用M0.1锁存起来，M0.1和M1.5的常开触点组成的串联电路使Q4.0控制的指示灯以1Hz的频率闪烁。按下复位按钮I0.1，故障锁存信号M0.1被复位为0状态。如果这时故障已经消失，指示灯熄灭。如果没有消失，M0.1的常闭触点与I0.0的常开触点组成的串联电路使指示灯转为常亮，直至故障消失，I0.0变为0状态。

    图3-22    故障信息显示
