S7系列PLC CPU模块的参数设置

    不同的CPU模块具有不同的参数和不同的参数设置对话框，本节以CPU 414-2DP为例，介绍CPU主要参数的设置方法。其他参数的设置方法请参阅有关手册或查看在线帮助。

    在SIMATIC管理器中点击“硬件”图标，进入HW Config界面后，双击CPU模块所在的行，在弹出的“属性”对话框中点击某一选项卡，便可以设置相应的属性。

    用鼠标点击某小正方形的多选框，框中出现一个“√”，表示选中（激活）了该选项，再点击一下，“√”消失，表示没有选中该选项，该选项被禁止。

   1)在“启动”选项卡，如果选中了多选框“在期望/实际配置不一致时启动”，即使实际的硬件与组态的硬件不一致，CPU也会启动。与热启动有关的选项仅用于S7-400。

    电源接通后，CPU等待所有被组态的模块发出“准备就绪信息”的时间如果超过“通过模块‘已完成’消息的时间”设置的时间，表明实际的硬件系统不同于组态的系统，CPU按“在期望/实际配置不一致时启动”的设置进行处理。

   2)在“周期/时钟存储器”选项卡，可以设置扫描周期监视时间等参数。

    时钟脉冲是可供用户程序使用的占空比为1：1的方波信号。为了使用时钟脉冲，需要选中多选框“时钟存储器”，设置时钟脉冲字节的地址。一个字节的时钟存储器的每一位对应一个时钟脉冲（见表4-1）。假设设置的地址为100（即MB100），由表2-7可知，M100.7的周期为2s，如果用M100.7的常开触点来控制Q0.0的线圈，Q0.0将以2s的周期闪烁（亮1s，熄灭1s）。

    表2-7    时钟存储器各位对应的时钟脉冲周期与频率

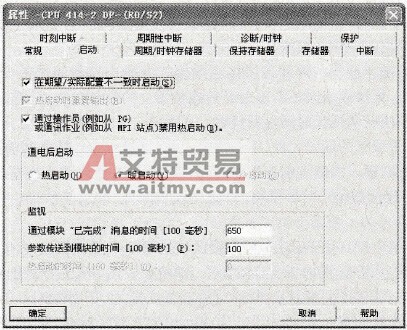

    图2-22    CPU属性设置对话框

   3) CPU属性对话框的“诊断/时钟”选项卡用于设置系统诊断参数与实时钟同步的模式。使用“校正因子”可以补偿实时钟的误差。

   CPU有一个32位的运行时间定时器，用于统计CPU运行的小时数。可以用SFC 2、SFC 4来设置和读取运行时间，用SFC 3来启动和停止运行时间定时器。

   4)在电源掉电或CPU从RUN模式进入STOP模式之后，其内容保持不变的存储区称为保持存储区。“保持存储器”选项卡用来设置从MB0、T0和C0开始的需要断电保持的存储器字节数、定时器和计数器的个数。

   5)在S7-400 CPU的属性对话框的“存储器”选项卡，可以设置各优先级的组织块的临时局部数据堆栈的字节数。

   6)在“保护”选项卡的“保护级别”区（见图2-23），可以选择3个保护级别：允许读写，只允许读和禁止读写，后两个级别需要设置口令。S7 -300的CPU还可以选择PLC是处于限制测试功能的运行模式，或是处于可以执行所有的测试功能的测试模式。

   7)在“中断”选项卡，可以设置硬件中断、时间延迟中断、DPV1( PROFIBUS-DP)中断和异步错误中断的优先级。

    图2-23    保护选项卡

   8)在“时刻中断”选项卡，可以设置日期一时间中断的参数。

   9)在“周期性中断”选项卡，可以设置循环中断组织块OB30~ OB38的参数。

   10)在S7-300 CPU的“通讯”选项卡中，可以设置保留给PG（编程器或编程计算机）通讯、OP(操作员面板)通讯和S7标准通讯的连接个数。至少应该为PG和OP分别保留一个连接。
