模拟量输出模块电路及参数设置

S7-300的模拟量输出模块SM 332用于将CPU传送给它的数字转换为成比例的电流信号或电压信号，对执行机构进行调节或控制，其主要组成部分是D/A转换器(见图2-35中的DAC)。可以用传送指令“T PQW…”向模拟量输出模块写入要转换的数值。

图2-35 模拟量输出模块电路

SM 332的模拟量输出模块均有诊断中断功能，用红色LED指示组故障，可以读取诊断信息。模块与背板总线有光隔离，使用屏蔽电缆时最大距离为200m。

S7-400只有一种8通道13位的模拟量输出模块，每个通道最大转换时间为420μs。

模拟量输出模块为负载和执行器提供电流和电压，模拟信号应使用屏蔽电缆或双绞线电缆来传送。电缆线QV和S+，MANA和S-（见图2-35）应分别绞接在一起，这样可以减轻干扰的影响，应将电缆两端的屏蔽层接地。

如果电缆两端有电位差，将会在屏蔽层中产生等电动势连接电流，干扰传输的模拟信号。在这种情况下应将电缆屏蔽层一点接地。

对于带隔离的模拟量输出模块，在CPU的M端和测量电路的参考点MANA之间没有电气连接。如果MANA点和CPU的M端子之间有电位差EISO，必须选用隔离型的模拟量输出模块，在MANA端子和CPU的M端子之间接一根等电位连接导线，可以使EISO不超过允许值。

模拟量输出模块需要设置下列参数（见图2-36）：

1)模拟量输出模块无外部负载电压、有组态／编程错误、对M点短路或断线时，将发出诊断消息，如果启用了诊断中断，将触发一个诊断中断，并调用OB82。

2)设置每一通道的输出类型，可选“取消激活”、电压输出或电流输出。选定输出类型后，再设置输出信号的量程。

3) CPU进入STOP时的响应可以选择不输出电流电压(0CV)、保持最后的输出值(KLV) 和采用替换值(SV)。

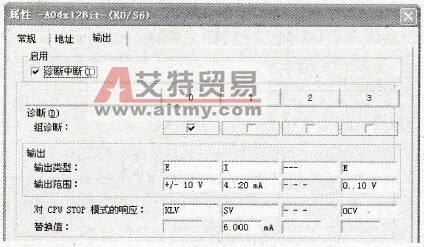

图2-36 模拟量输出模块的参数设置
