三菱FX2N系列PLC定时器的应用

    1．得电延时合（如图2-45所示）

    图2-45    得电延时合梯形图及时序图

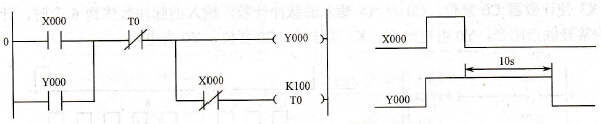

    2．失电延时断（如图2-46所示）

    图2-46    失电延时断梯形图及时序图

    说明：当X0为ON时，其常开触点闭合，Y0接通并自保；当X0断开时，定时器开始得电延时，当X0断开的时间达到定时器的设定时间时，Y0才由ON变为OFF，实现失电延时断开。

    3．3台电动机顺序启动

   (1)控制要求。电动机M1启动5s后电动机M2启动，电动机M2启动5s后电动机M3启动；按下停止按钮时，3台电动机无条件全部停止运行。

   (2)输入/输出分配。X1：启动按钮，X0：停止按钮，Y1：电动机M1，Y2：电动机M2，Y3：电动机M3。

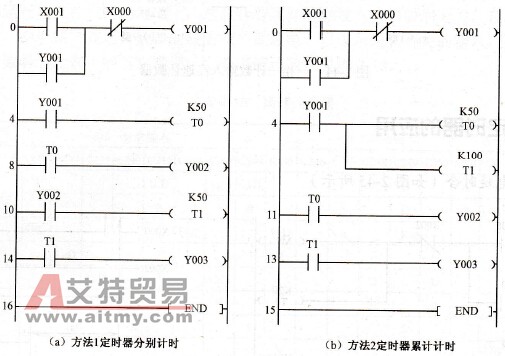

   (3)梯形图方案设计。该题涉及时间的问题，所以，可以采用分段延时和累计延时的方法，3台电动机顺序启动的梯形图如图2-47所示。

    图2-47    3台电动机顺序启动梯形图
