三菱FX2N系列PLC振荡电路及应用

    振荡电路可以产生特定的通断时序脉冲，它应用在脉冲信号源或闪光报警电路中。

    1．定时器组成的振荡电路一（如图2-49所示）

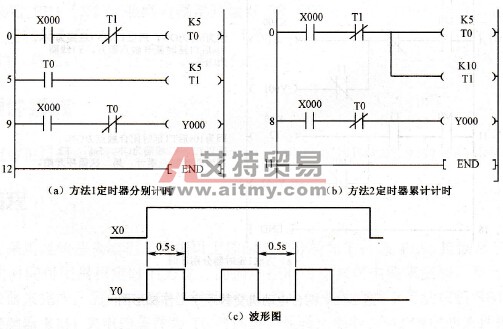

    图2-49    振荡电路一的梯形图及输出波形图

    说明：改变T0、T1的设定值，可以调整Y0输出脉冲的宽度和占空比。

    2．定时器组成的振荡电路二（如图2-50所示）

    图2-50    振荡电路二的梯形图及输出波形图

    此振荡电路的相位与前面振荡电路不同。

    3．应用M8013时钟脉冲（如图2-50所示）

   M8013为1s的时钟脉冲，所以Y0输出脉冲宽度是0.5s。

    图2-51    M8013振荡电路梯形图

    4．振荡电路的应用

   (1)控制要求

    两台电动机交替顺序控制。电动机M1工作10s停下来，紧接着电动机M2工作5s停下来，然后再交替工作；按下停止按钮，电动机M1、M2全部停止运行。

   (2)输入/输出分配

    启动按钮：X0，停止按钮：X1；电动机M1：Y1，电动机M2：Y2。

   (3)梯形图方案设计

    该梯形图可采用经验法进行设计，首先考虑启一保一停，然后考虑时序问题及自动交替，设计方案如图2-52所示。

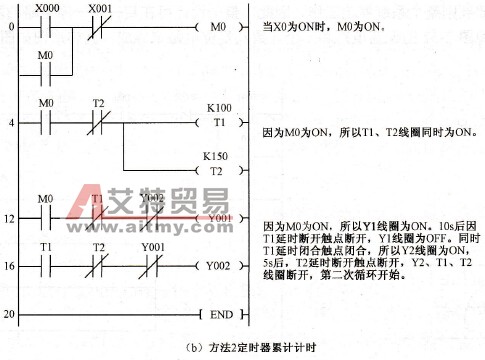

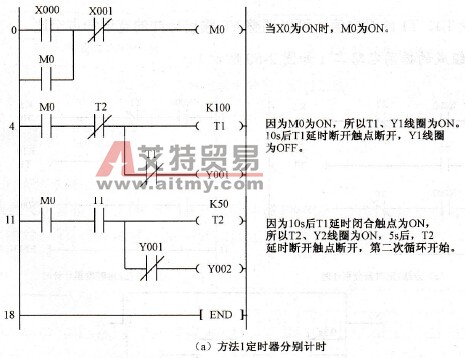

    图2-52    两台电动机交替顺序工作梯形图
