三菱FX2N系列PLC的主控触点指令MC/MCR

    在编程时，经常会遇到许多线圈同时受一个或一组触点控制的情况，如果在每个线圈的控制电路中都串入同样的触点，将占用很多存储单元，主控指令可以解决这一问题。使用主控指令的触点称为主控触点，它在梯形图中与一般的触点垂直，主控触点是控制一组电路的总开关。主控触点指令见表2-8。

    表2-8    主控触点指令表

    1．用法示例

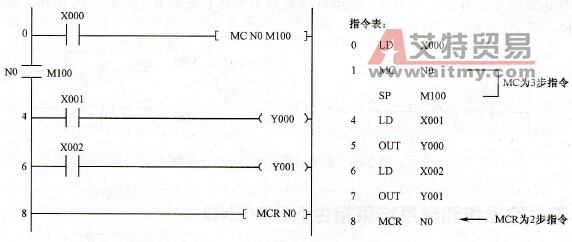

    主控触点指令的应用如图2-15所示。

    图2-15    主控触点指令的应用示例

    2．使用注意事项

   (1) MC是主控起点，操作数N（0～7层）为嵌套层数，操作元件为M、Y，特殊辅助继电器不能用做MC的操作元件。MCR是主控结束，主控电路块的终点，操作数为N(0～7)。MC与MCR必须成对使用。

   (2)与主控触点相连的触点必须用LD或LDI指令，即执行MC指令后，母线移到主控触点的后面，MCR使母线回到原来的位置。

   (3)图2-15中XO的常开触点接通时，执行从MC到MCR之间的指令；MC指令的输入电路(X0)断开时，不执行上述区间的指令，其中的积算定时器、计数器、用复位/置位指令驱动的软元件保持其当时的状态，其余的元件被复位，如非积算定时器和用OUT指令驱动的元件变为OFF。

   (4)在MC指令内再使用MC指令时，称为嵌套，嵌套层数N的编号就依次增大；主控返回时用MCR指令，嵌套层数N的编号就依次减小。
