FX-20P-E型手持式编程器的编程操作

    (1)程序写入

    写入程序之前，功能键应选“WR”，清除原有程序（简称“清零”）。清零操作如图1-16所示。

    图1-16    NOP成批写入的基本操作

    ①基本指令的写入：例如，指令OUT T1   K20，操作如图1-17所示。

    图1-17    写入的基本操作

    在指令输入过程中，若要修改，可按图1-18所示的操作进行。分两种情况：

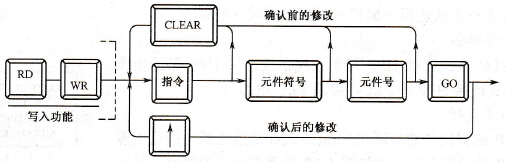

    图1-18    修改程序的基本操作

    一是指令输入时，还没有按GO键，可直接按CLEAR键清除已输入的指令部分，重新输入新的指令；

    二是指令输入时，如已按GO键，可按↑键，将光标对准需修改的指令行，重新输入新的指令，按GO键确认。

    ②功能指令的写入：写入功能指令时，按FNC键后，再输入功能指令编号。

    输入功能指令编号有两种方法：一是已知功能指令编号，然后直接输入，基本操作如图1-19 (a)所示；二是不知功能指令编号，借助于HELP的功键能，在所显示的功能指令一览表上检索指令编号后再输入，基本操作如图1-19 (b)所示。

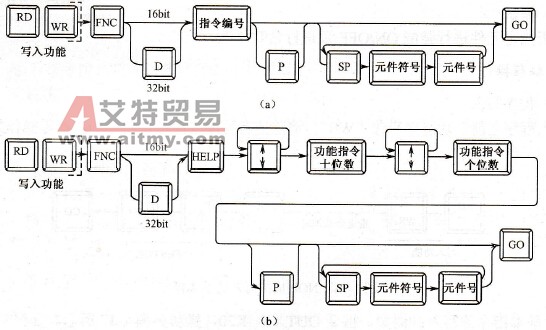

    图1-19    功能指令输入的基本操作

   (2)读出程序

    从PLC的内存中读出程序，可以根据步序号、指令、元件及指针等几种方式读出。在联机方式时，PLC在运行状态时要读出指令时，只能根据步序号读出；若PLC为停止状态时，还可以根据指令、元件及指针读出。在脱机方式中，无论PLC处于何种状态，四种读出方式均可。

    例如按步序号读出，如图1-20所示。

    图1-20    根据步序号读出的基本操作

    (3)插入程序

    插入程序操作是根据步序号读出程序后，在指定位置（光标）前插入指令或指针，其操作如图1-21所示。

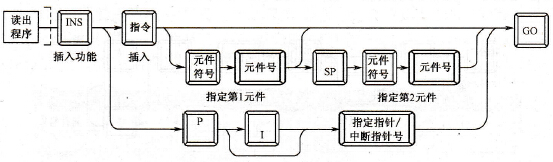

    图1-21    插入的基本操作

   (4)删除程序

    删除程序分为逐条删除、指定范围的删除和NOP式的成批删除。

    ①逐条删除读出程序，逐条删除光标指定的指令或指针，基本操作如图1-22所示。

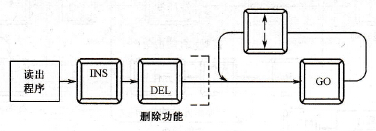

    图1-22    逐条删除的基本操作

    ②指定范围的删除，从指定的起始步序号到终止步序号之间的程序，成批删除的键操作，如图1-23所示。

    图1-23    指定范围删除的基本操作

    ③NOP式的成批删除见NOP式成批写入。
