FX-20P-E型手持式编程器的监控操作

    监控功能可分为监视与测控。

    监视功能是通过简易编程器的显示屏监视和确认在联机方式下PLC的动作和控制状态。它包括元件的监视、导通检查和动作状态的监视等内容。测控功能主要是指编程器对PLC的位元件的触点和线圈进行强制置位或复位，以及对常数的修改。这里包括强制置位、复位，修改T、C、Z、V的当前值和T、C的设定值，文件寄存器的写入等内容。

    监控操作可分为准备、启动系统、设定联机方式和监控操作等几步，前几步与编程操作一样。下面仅对监控操作加以介绍。

   (1)元件监视

    所谓元件监视是指监视指定元件的ON/OFF状态、设定值及当前值。元件为ON状态时，有■标记显示，元件监视的基本操作如图1-24所示。

    图1-24    元件监视的基本操作

   (2)导通检查

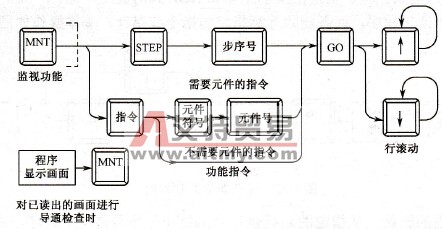

    根据步序号或指令读出程序，监视元件触点的动作及线圈导通，基本操作如图1-25所示。

    图1-25    监视导通检查的基本操作

   (3)动作状态的监视

    利用步进指令，监视S动作状态（状态号从小到大，最多为8点）的键操作如图1-26所示。

    图1-26    状态器S监视的基本操作
