FXGP/WIN-C软件程序的生成与下载

    程序文件的来源有三个：新建一个程序文件，或打开已有的程序文件，还可以从PLC上传运行的程序文件。现以新建程序文件为例，简单介绍程序的生成和下载。

    1．新建程序文件

    单击“文件”→“新建”，选择PLC型号FX2N，单击“确认”按钮。

    2．输入元件

    将光标（深蓝色矩形框）放置在预置元件的位置上，然后单击“工具”→“触点（或线圈）”，或单击功能图栏中图标（触点）或（线圈），弹出“输入元件”对话框，输入元件号，如“X1”、“Y2”。定时器T和计数器C的元件号和设定值用空格符隔开，如图1-31所示。可以直接输入应用指令，指令助记符和各操作数之间用空格符隔开，如图1-32所不。

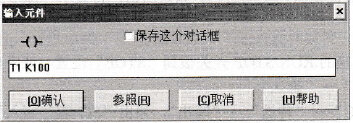

    图1-31    “输入元件”对话框

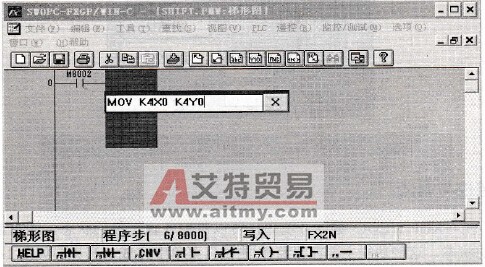

    图1-32    应用指令输入

    3．连线与删除

    连线方向有两个：一个是水平方向连线，另一个是垂直方向连线。

   (1)水平方向连线和删除

    将光标放置在预放置水平方向连线的地方，然后单击“工具”→“连线”→“-”（或单击功能图栏中图）。

    删除水平方向连线的方法：将光标选中准备删除的水平方向连线，然后单击鼠标右键，在下拉菜单中单击“剪切”（或直接按键盘上的“Delete”键）。

   (2)垂直方向连线和删除

    将光标放置在预放置垂直方向连线的右上方，然后单击“工具”→“连线”→“|”（或单击功能图栏中图标）。

    删除垂直方向连线的方法：将光标选中准备删除的垂直方向连线的右上方，然后单击“工具”→“连线”→“删除”（或单击功能图栏中图标）。

    4．程序的转换

    在编写程序的过程中，单击“工具”→“转换”（或单击工具栏中图标），可以对已编写的梯形图进行语法检查，如果没有错误，就将梯形图转换成指令格式并存放在计算机中，同时梯形图编程界面由灰色变成白色。如果出错，将提示“梯形图错误”。

    5．程序的下载

    首先，将PLC主机的RUN/STOP开关拨到“STOP”位置，或者单击“PLC”→“遥控运行/停止”→“停止”→“确认”。

    接着，单击“PLC”→“传送”→“写出”，弹出“PC程序写入”窗口，如图1-33所示。选择“范围设置”，写入范围比实际程序步数略大，从而减少写入时间。

    图1-33    “PLC程序写入”窗口
