三菱FX2N系列PLC的多重输出电路指令MPS/MRD/MPP

    多重输出电路指令见表2-7。

    表2-7    多重输出电路指令表

    1．用法示例

    多重输出电路指令的应用如图2-13和图2-14所示。

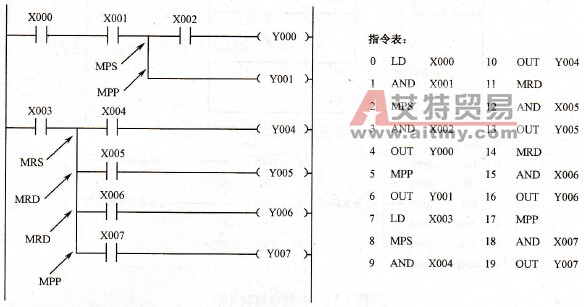

    图2-13    简单1层栈

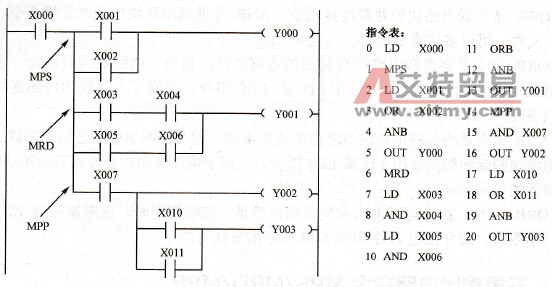

    图2-14    复杂1层栈

    2．使用注意事项

    ①MPS指令可将多重电路的公共触点或电路块先存储起来，以便后面的多重输出支路使用。多重电路的第一个支路前使用MPS进栈指令，多重电路的中间支路前使用MRD读栈指令，多重电路的最后一个支路前使用MPP出栈指令。该组指令没有操作元件。

    ②FX系列PLC有11个存储中间运算结果的堆栈存储器，堆栈采用先进后出的数据存取方式。每使用一次MPS指令，当时的逻辑运算结果压入堆栈的第一层，堆栈中原来的数据依次向下一层推移。

    ③MRD指令读取存储在堆栈最上层（即电路分支处）的运算结果，将下一个触点强制性地连接到该点。读栈后堆栈内的数据不会上移或下移。

    ④MPP指令弹出堆栈存储器的运算结果，首先将下一触点连接到该点，然后从堆栈中去掉分支点的运算结果。使用MPP指令时，堆栈中各层的数据向上移动一层，最上层的数’据在弹出后从栈内消失。

    ⑤处理最后一条支路时必须使用MPP指令，而不是MRD指令，且MPS和MPP的使用必须不多于11次，并且要成对出现。
