FXGP/WIN-C软件监控与调试

    在SWOPC-FXGP/WIN-C编程环境中，可以监控各软元件的状态，还可通过强制执行改变软元件的状态，这些功能主要在“监控/测试”菜单中完成，其界面如图1-34所示。

    图1-34    “监控/测试”菜单界面

    将编辑好的程序下载到PLC中后，将PLC主机的RUN/STOP开关拨到“RUN”位置，或者单击编程界面“PLC”→“遥控运行/停止”→“运行”→“确认”，PLC开始运行程序。如单击“PLC”→“遥控运行/停止”→“停止”→“确认”，PLC被强制停止。

    1．编程元件监控

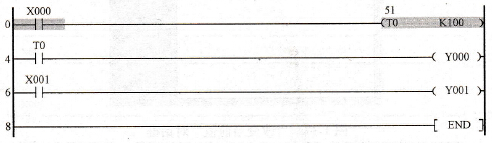

    编程元件的状态、数据可以通过编程环境进行在线监控。单击“监控/测试”→“开始监控”。如图1-35所示，X0元件工作在ON状态，则在监控环境下以绿色高亮矩形框闪烁显示；X1工作在OFF状态，则无任何显示；定时器T0的当前值变化也可在监控环境中表示出来。

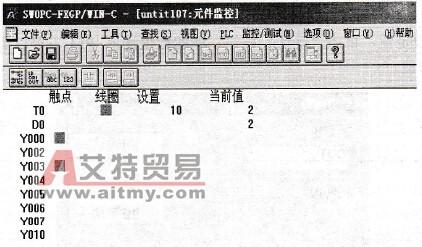

    如要监控指定元件，可以单击“监控/测试”→“进入元件监控”，选择所要监控的编程元件，弹出如图1-36所示元件监控界面。例如，执行移位指令，可以直观看到数据寄存器D的数值变化。

    图1-35    编程元件的状态监控

    图1-36    元件监控界面

    2．程序调试

   (1)输出元件Y的强制执行

    单击“监控/测试”→“强制Y输出”，弹出对话框。输入Y元件号，选择工作状态ON或OFF，单击“确认”按钮，在左下角方框中显示其状态，同时对应的PLC主机Y元件指示灯将根据选择状态亮或灭。

   (2)其他元件的强制执行

    单击“监控/测试”→“强制ON/OFF”，弹出对话框。输入编程元件类型和元件号(如X30)，选择工作状态“设置”或“重新设置”。如输入X30，选中“设置”，单击“确认”按钮，对应的PLC主机X元件指示灯亮。

   (3)改变元件当前值

    单击“监控/测试”→“改变当前值”，弹出如图1-37所示的对话框，输入元件号和新的当前值，单击“确认”按钮后新的数值送入PLC。

    图1-37    “改变当前值”对话框

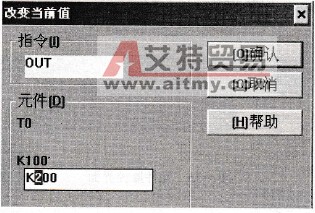

   (4)改变定时器或计数器的设定值

    在监控梯形图时，将光标选中定时器或计数器的线圈，单击“监控/调试”→“改变设置值”，弹出如图1-38所示对话框，图1-38中显示出定时器或计数器的元件号和原有的设定值，输入新的设定值，单击“确认”按钮，新的数值送入PLC。可以用相同的方法改变D、V或Z的当前值。

    图1-38    改变定时器的设定值
