三菱FX2N系列PLC的逻辑取及驱动线圈指令LD/LDI/OU

    逻辑取及驱动线圈指令见表2-1。

    表2-1    逻辑取及驱动线圈指令表

    1．用法示例

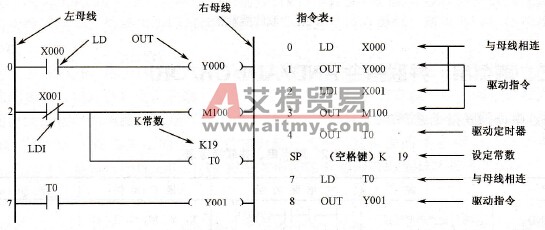

    逻辑取及驱动线圈指令的应用如图2-1所示。

    图2-1  逻辑取及驱动线圈指令的用法

    2．使用注意事项

    ①LD是电路开始的常开触点，连接到母线上，可以用于X、Y、M、T、C和S；

    ②LDI是电路开始的常闭触点，连接到母线上，可以用于X、Y、M、T、C和S；

    ⑧OUT是驱动线圈的输出指令，可以用于Y、M、T、C和S；

    ④LD与LDI指令对应的触点一般与左侧母线相连，若与后述的ANB、ORB指令组合，则可用于串、并联电路块的起始触点；

    ⑤线圈驱动指令可并行多次输出（即并行输出），如图2-1梯形图中的OUT M100、OUT T0 K19；

    ⑥输入继电器X不能使用OUT指令；

    ⑦对于定时器的定时线圈或计数器的计数线圈，必须在OUT指令后设定常数。

    3．双线圈输出

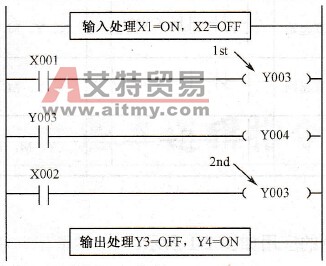

    线圈一般不能重复使用（重复使用即称双线圈输出），如图2-2所示为同一线圈Y3多次使用的情况。设X1=ON，X2=OFF，最初因X1=ON，Y3的映像寄存器为ON，输出Y4也为ON，然后紧接着又因X2=OFF，Y3的映像寄存器改写为OFF，因此，最终的外部输出Y3为OFF，Y4为ON。所以，若输出线圈重复使用，则后面的线圈的动作状态对外输出有效。

    图2-2    双线圈输出
