S7-200 PLC ProfiBus网络相关硬件

    (1) EM277模块

   EM277模块主要功能是完成S7-200CPU与ProfiBus网络网络的物理连接，作为从站实现其他支持ProfiBus网络的单元通信。EM277模块的地址通过EM277模块上的两位旋转开关设定，设定范围：00~99。图6-35为EM277模块面板示意图。

   (2) ProfiBus网络电缆

    一般在数据通信速度要求不高和信息量较小采用ProfiBus网络，ProfiBus网络在控制层网络应用最多。为了保证信息的可靠性，通常选择专用的ProfiBus网络电缆。另外ProfiBus网络通信距离与通信波特率以及通信电缆性能有关。表6-19列出通信距离与传输速率的关系。

    图6-35    EM277模块面板示意图

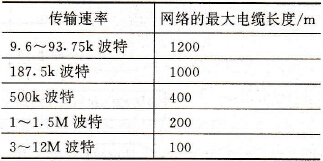

    表6-19    通信距离与传输速率的关系

   (3) ProfiBus网络中继器

    在无中继器的情况下ProfiBus网络通信的最大距离是1.2km，为了延长ProfiBus网络的使用距离需要在未超过此限制点加入中继器如RS485 L2/MPI网中继器。加入中继器的ProfiBus网络结构如图6-36所示。

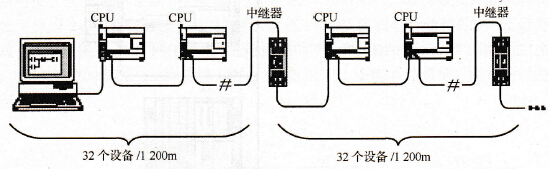

    图6-36    加入中继器的ProfiBus网络结构
