STEP 7安装GSD文件

    (1) GSD文件简介

   PROFIBUS设备具有不同的性能特点，为达到PROFIBUS简单的即插即用配置。PROFIBUS设备的特性均在电子设备数据库文件(GSD)中具体说明。标准化的GSD数据将通信扩大到操作员控制级。使用基于GSD的组态工具可将不同厂商生产的设备集成在同一总线系统中，既简单，又对用户友好。

   (2)安装GSD文件

    例如，安装了STEP 7V5.4是不能组态EM277的（S7-300/400 PLC与S7-200 PLC进行PROFIBUS通信需要组态此模块），因为STEP 7 V5.4中没有SIEM089D.GSD文件，因此必须安装此文件才能组态EM277模块。安装SIEM089D．GSD文件的方法如下：

    首先打开STEP 7的硬件组态界面，单击菜单栏的“选项”→“安装GSD文件”，如图3-40所示，弹出要求选择安装GSD文件的路径，如图3-41所示，先选择GSD文件存放的目录，本例为“D:\Sofiware\GSD”，再选择要安装的GSD文件，本例为“SIEM089D.GSD”，最后单击“安装”按钮即可。

    图3-40    打开“安装GSD文件”的路径

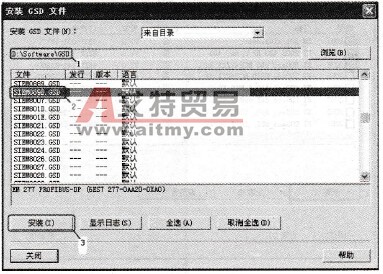

    图3-41    选择需要安装的硬件
