STEP 7的上传

    STEP 7可以把CPU中的组态信息和程序上传到用户的项目中。上传常用的方法有在项目管理器界面、在硬件组态界面和在线／离线界面中进行上传。

    1．在项目管理器中上传

    在项目管理中新建一个空项目“Upload”，单击菜单栏“PLC”→“将站点上传到PG”，如图3-53所示，弹出“选择节点地址”对话框，先选择目标站点为“本地”，单击“更新”按钮，如图3-54所示，单击“确定”按钮，上传开始，上传过程如图3-55所示。

    图3-53    在项目管理中上传的路径

    【关键点】用这种方法上传的是站点，包括硬件组态信息和程序。

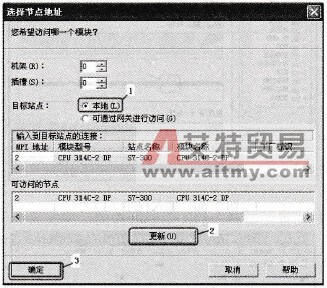

    图3-54    “选择节点地址”对话框

    图3-55    上传过程

    2．在组态界面中上传

    在组态界面中上传，先打开STEP7的硬件组态界面，如图3-56所示，单击工具栏的“上传”按钮，弹出选择目标项目对话框，选择目标项目，本例为“Upload”，如图3-57所示，弹出“选择节点地址”对话框，先选择目标站点为“本地”，单击“更新”按钮，如图3-58所示，单击“确定”按钮，上传开始，上传过程如图3-55所示。

    【关键点】用这种方法上传的信息只有硬件组态信息。

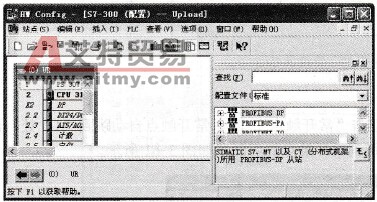

    图3-56    上传

    图3-57    选择目标项目

    图3-58    “选择节点地址”对话框
