STEP 7软件编程

    不管什么PLC工程，编写程序总是必需的，编写程序在硬件组态完成后，主程序编写在OB1组织块中，其他程序如时间循环中断程序可编写在OB35中。以下介绍一个最简单的程序的输入和编译过程。

    1．打开程序编译器。

    首先在管理器界面，选中并双击“OB1”组织块，打开程序编辑器界面，如图3-59所示。

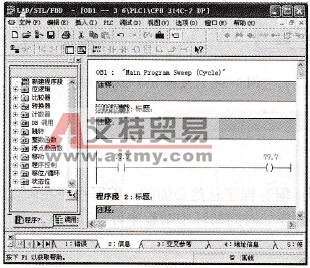

    图3-59    管理器界面

    2．输入程序。

    选中如图3-60所示的“1”处，双击“常开触点”，常开触点自动跳到“1”处，再用同样的方法双击“线圈”，线圈跳到常开触点的后面，如图3-61所示。

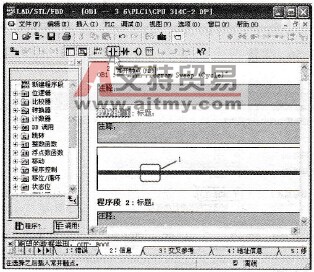

    图3-60    输入程序(1)

    图3-61    输入程序(2)

    单击“常开触点”上的红色“？？．？”，弹出方框，在方框中输入“I0.0”，按<Enter>键即可。同理，输入“Q0.0”，按<Enter>键，如图3-62所示。

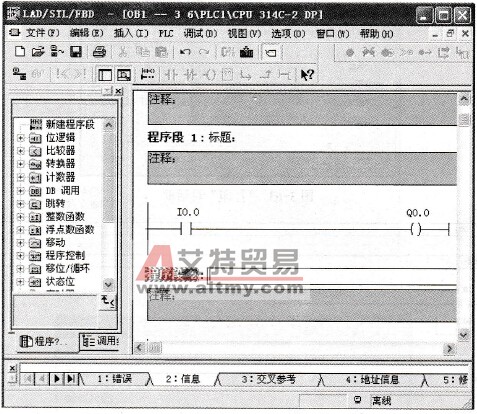

    图3-62    输入程序(3)

    3．保存程序。

    单击工具栏上的按钮即可。
