STEP 7创建项目的技术方法

    1．使用向导创建项目

    首先双击桌面上的“STEP7”图标，进入SIMATIC Manager窗口，进入主菜单“文件”，选择“新建项目”向导，弹出标题为“STEP 7向导：新建项目”的对话框，如图3-1所示。

    图3-1    新建项目(1)

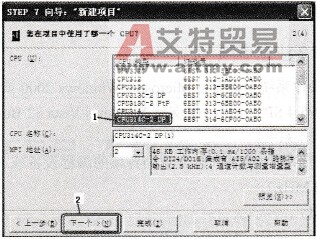

    单击“下一步”按钮，在新项目中选择CPU模块的型号为“CPU 314C-2DP”，如图3-2所示。

    图3-2    新建项目(2)

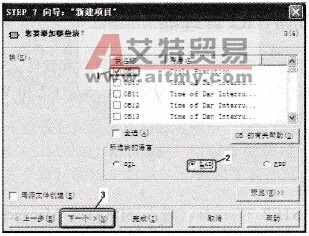

    单击“下一步”按钮，选择需要生成的逻辑块，至少需要生成作为主程序的组织块OB1和编程语言LAD（梯形图），如图3-3所示。

    图3-3    新建项目(3)

    单击“下一步”按钮，输入项目的名称，单击“完成”按钮，生成项目，如图3-4所示。也可以单击工具栏上的按钮，新建项目。

    图3-4    新建项目(4)

    2．直接创建项目

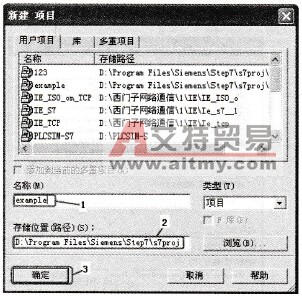

    进入主菜单“文件”，选择“新建”按钮，将出现如图3-5所示的对话框，在该对话框中分别输入“名称”、“存储位置”（路径）等内容，最后单击“确定”按钮，完成一个空项目的创建，如图3-6所示，这个项目中没有硬件、块等内容，需要组态硬件。

    图3-5    新建项目(5)

    图3-6    新建的项目(6)
